Перечислить все области применения редукторов трудно, но можно выделить основные:

Опросный лист для выбора червячного редуктора           Российская методика выбора редуктора

Основные типы редукторов:

Червячный редуктор — использует червячную передачу, состоящую из винта-червяка и сопряжённого с ним червячного колеса, применяется для передачи крутящего момента между перпендикулярно расположенными осями. Червячный мотор-редуктор характеризуется компактностью, плавностью и бесшумностью работы. Червячные редукторы применяются в промышленности и транспорте, этот тип редукторов позволяет создавать сложные и удобные в управлении механизмы.

Редукторы цилиндрические применяются для передачи движения между параллельными или соосными валами. Редукторы цилиндрические — один из самых популярных видов редукторов. Характеристики редукторов цилиндрических - высокий КПД, надежность и долговечность, они широко применяются в машиностроении.

Конический редуктор более сложен по сравнению с цилиндрическим. Конические редукторы применяются для передачи вращательного движения между пересекающимися (обычно под прямым углом) валами. КПД конических редукторов немного меньше, чем у цилиндрических.

Планетарный редуктор характеризуется большим передаточным отношением при небольшой массе и размерах. Планетарный мотор-редуктор широко используется в различных областях промышленности, для морских подводных электростанций, рудничных комбайнов и др.

По типу передачи редукторы бывают следующих видов: червячные, зубчатые и зубчато-червячные редукторы.
Существует также классификация редукторов по числу ступеней: одноступенчатый редуктор, двухступенчатый и многоступенчатый редукторы, которые используются для достижения различных результатов. Чем больше ступеней, тем большее передаточное число может обеспечить редуктор. По сравнению с одноступенчатым редуктором, использование многоступенчатой конструкции позволяет более рационально организовать работу редуктора. От числа ступеней редуктора зависит его динамический КПД: одноступенчатый редуктор привода имеет примерный КПД - 0,98, двухступенчатый - 0,96, трехступенчатый - 0,94.

      Компания «Альфа-пром» предлагает продажу и гарантийное обслуживание всех видов редукторов - червячных , цилиндрических, планетарных - в течение 12 месяцев при соблюдении пользователем всех правил эксплуатации, а также послегарантийное обслуживание мотор редукторов. На сайте вы найдете каталог редукторов, сможете ознакомиться с инструкциями ко всем типам редукторов (сравнительные технические характеристики редукторов, устройство редуктора, чертеж редуктора, расчет редуктора).
Если вы не знаете марку редуктора или мотор-редуктора, заполните ОПРОСНЫЙ ЛИСТ ( в начале этой страницы).

Для того чтобы приступить к выбору любого редуктора необходимы следующие данные.

Эти данные может дать только разработчик или заказчик привода. Наши специалисты не могут знать какой привод вам нужен.

Вы можете выбрать редуктор самостоятельно пользуясь вкладкой "Расчет и выбор" на страницах с техническим описанием редукторов на сайте http://www.evroprivod.ru, либо направить эти данные нашим специалистам.

Только имея все эти данные вместе можно точно определить марку редуктора и сделать конкретное предложение по цене и срокам поставки редукторов.

​

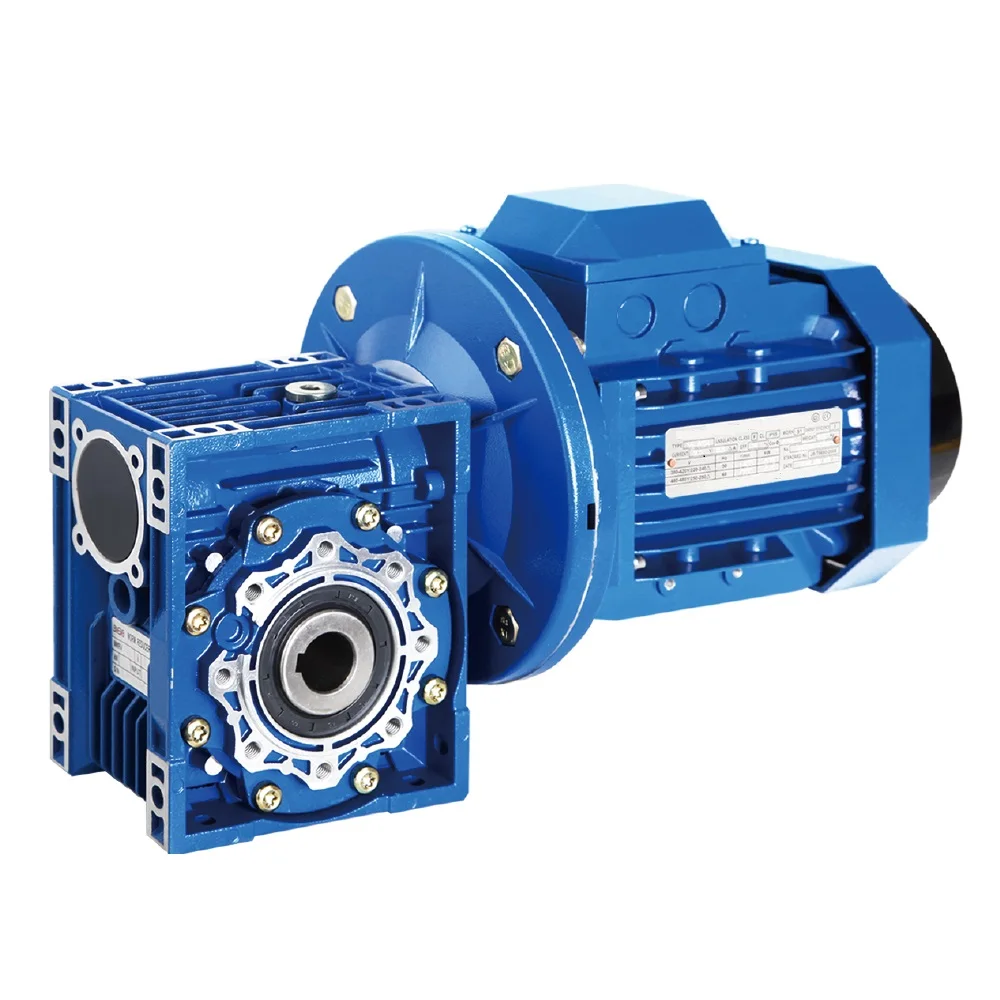

 Редукторы и мотор-редукторы NMRV (MOTOVARIO, Италия)

Сделать заявку - kip@alfa-prom.ru

Цена российского представительства, подбор модели, доставка.  Чтобы ускорить выбор модели мотор-редуктора, максимально отвечающего условиям эксплуатации в вашем случае, заполните опросный лист

Назначение мотор-редуктора NMRV:

    Отличается от других редукторов модернизированным универсальным корпусом, который позволяет осуществить монтаж мотор-редуктора в любом положении. Червячный мотор-редуктор серии NMRV является модернизированной серией и изготавливается с использованием технологии литья под давлением. Благодаря  своим унифицированным присоединительным размерам мотор-редуктор NMRV может служить заменой вышедших из строя мотор-редукторов других фирм (SITI, VARVEL, STM)

• Модель: NMRV
• Размер: 30 - 40 - 50 - 63 - 75 - 90 - 110 - 130 - 150
• Передаточное отношение: "i" = 5:1 - 100:1
• Мощность: 0,06 - 7.5 квт
• Крутящий момент: 1,8 - 1500 Нм

Червячные мотор-редукторы NMRV (цены при заказе уточнить)

Серия RV – насадной коническо-цилиндрический двух- или трехступенчатый редуктор, отличительной особенностью которого является скрещенное расположение входного и выходного валов относительно друг друга.
Передаваемый момент: 180 – 2360 Нм
Мощность двигателя: 0,18 – 22 кВт
Передаточные отношения: 6,3 – 315

                                      Габаритные и присоединительные размеры червячного мотор-редуктора NMRV:

Присоединительные размеры входного фланца мотор редуктора червячного NMRV:

Варианты исполнения редуктора NMRV .  Монтажные позиции червячного мотор-редуктора NMRV:

Пример обозначения червячного мотор-редуктора NMRV:

1. – Cерия редуктора NMRV
2. - Габарит редуктора NMRV (30,40,50,63,75,90,110,130,150,180)
3. – Номинальное передаточное отношение редуктора
4. – Число оборотов выходного вала , об/мин
5. – Фланец на выходном валу редуктора
6. – Монтажное положение (В3,В6,В7,В8,V5,V6 )
7. – Мощность электродвигателя , kW
8. – Крутящий момент на выходном валу , Nm
9. – Напряжение питания электродвигателя , V
10. – Частота питающей сети , Гц
11. – Количество полюсов электродвигателя (2,4,6 )

​

Редукторы и мотор-редукторы TRANSTECNO (Италия)

Цены российского представительства, подбор модели, доставка

Сделать заявку - kip@alfa-prom.ru

Чтобы ускорить выбор модели мотор-редуктора, максимально отвечающего условиям эксплуатации в вашем случае, заполните опросный лист

	ЧЕРВЯЧНЫЕ РЕДУКТОРЫ СЕРИИ СМ Pn=0,06-7,5квт, М2=12-1050Нм, i=5-100 Модульное исполнение червячных редукторов линейки CM это особенность их конструкции возможная благодаря большому выбору входных и выходных наборов комплектующих. Основные свойства линейки CM: - Литые алюминиевые корпуса типоразмера 026, 030, 040, 050, 063, 075, 090 и 110. Чугунный корпус типоразмера 130. - Двойной конический роликоподшипник типоразмера 090, 110 и 130 - Заполнены синтетическим маслом на весь срок службы.
	МЕХАНИЧЕСКИЕ ВАРИАТОРЫ И КОМБИНАЦИЯ РЕДУКТОРОВ CMV P n 0.22 - 4 кВт M2 7 - 2100 Nm Основные свойства линейки CMV: Высокая точность регулирования: ± 0.5/1% Диапазон регулирования скорости 1:5  Литые алюминиевые корпуса на CM040, 050, 063, 075, 090 and 110. Чугунный корпус на CM130 Корпуса вариаторов VAM018, 037 и 075 изготовлены из алюминия. У более крупных вариаторов - чугунный.
	ЦИЛИНДРИЧЕСКИЕ РЕДУКТОРЫ СЕРИИ CMG Pn=0,12-7,5квт, М2=70-900Нм, i=3,7-398,3
	КОНИЧЕСКО-ЦИЛИНДРИЧЕСКИЕ РЕДУКТОРЫ СЕРИИ CMB Pn=0,12-7,5квт, М2=250-900Нм, i=6,6-221,9 Модульное исполнение коническо-цилиндрического редуктора CMB делает его полностью взаимозаменяемыми с червячными редукторами CM. Возможны различные варианты монтажа, используя выходные фланцы, выходные валы и не входящие в комплект реактивные штанги. Общие свойства всех устройств линейки CMB: Литой алюминиевый корпус типоразмера 633 и 903. Чугунный корпус типоразмера 1103 Цилиндрические шлифованные зубчатые колеса. Заполнен синтетическим маслом на весь срок службы.
	ОДНОСТУПЕНЧАТЫЕ ЦИЛИНДРИЧЕСКИЕ РЕДУКТОРЫ PU Pn=0,18-1,1квт, М2=7-40Нм, i=5,7-8,6

​

​

Мотор-редукторы INNOVARI и INNORED

Сделать заявку - kip@alfa-prom.ru

Чтобы ускорить выбор модели мотор-редуктора, максимально отвечающего условиям эксплуатации в вашем случае, заполните опросный лист

• Запатентованная модульная конструкция мотор-редукторов обеспечивает взаимозаменяемость по посадочным размерам с SITI, Bonfiglioli, Motovario, STM, Varvel, SEW, LENZE, NORD и др.

Цилиндрические соосные редукторы INNOVARI в чугунном корпусе (до 8000 Нм)



Насадные цилиндрические редукторы INNOVARI в чугунном корпусе (до 3000 Нм)



Цилиндро-конические редукторы INNOVARI в чугунном корпусе (до 13000 Нм)



Червячные редукторы в круглом корпусе

Червячно-цилиндрические редукторы в алюминиевом корпусе

Насадной цилиндрический мотор-редуктор

1-ступенчатые цилиндрические редукторы в алюминиевом корпусе

2-х и 3-х ступенчатые цилиндрические редукторы в алюминиевом корпусе

Червячные мотор-редукторы из нержавеющей стали

Цилиндрический соосный редуктор в корпусе из чугуна
до 4600 Нм

Червячные редукторы в квадратном корпусе

Цилиндро-конические редукторы
до 4600 Нм

Цилиндрические редукторы с параллельными валами

Трёхфазные асинхронные электродвигатели INNOVARI

Однофазные асинхронные электродвигатели INNOVARI

Электродвигатели асинхронные трёхфазные INNOVARI класс IE2

Электродвигатели асинхронные трёхфазные с тормозом INNOVARI

Электродвигатели асинхронные трёхфазные взрывозащищённые INNOVARI

Трехфазные асинхронные электродвигатели INNORED



Независимая вентиляция INNORED

Взрывозащищенная независимая вентиляция INNOVARI

Одноступенчатые цилиндрические редукторы INNORED



Червячные редукторы INNORED

Компактные мотор-редукторы INNORED



Компактные мотор-редукторы INNORED MC



Вибраторы INNORED



Вариаторы INNORED





























































































































































































Экономичные червячные редукторы INNORED в квадратном корпусе (в наличии габариты 025, 030, 040, 050, 063, 075, 090, 110, 130, 150  все передаточные числа)

Особенности червячных редукторов INNORED

	Синтетическое масло в стандартной комплектации → возможна эксплуатация при температурах -25°С…+40°С (низкотемпературное масло – опция -40°С…+50°С).
	Червячное колесо из оловянистой бронзы → стойкая к трению → выше ресурс.
	Высококачественные шариковые подшипники.

Тех. обслуживание не требуется.
Редукторы поставляются с синтетическим маслом на весь срок службы и не требуют обслуживания.
Редукторы INNORED всех типоразмеров поставляются залитыми маслом для любого монтажного положения.

Характеристики червячного редуктора INNORED

Типоразмер редуктора	Передаваемый момент (Нм)	Мощность присоединяемых двигателей (кВт)	Диаметр выходного вала (мм)	Передаточные числа	Габаритные размеры
IRW025	14	0,09	11	5…40
IRWD030	20	0,09...0,18	14	5…80
IRWD040	39	0,09...0,55	18 (19 по запросу)	5…100
IRWD050	69	0,12...0,75	25 (24 по запросу)	5…100
IRWD063	140	0,25...1,5	25 (28 по запросу)	5…100
IRWD075	270	0,25...4	28 (35 по запросу)	7,5…100
IRWD090	330	0,55...4	35 (38 по запросу)	7,5…100
IRW110	620	0,55...7,5	42	7,5…100
IRW130	1050	1,1...7,5	45	7,5…100
IRW150	1600	2,2...15	50	7,5…100



Специальные исполнения

IRW IRWD	IRWR IRWDR	IRWE IRWDE	IRWB IRWDB



Отечественные редукторы

Кременкульский редукторный завод

 Цена изготовителя, подбор модели, доставка

Сделать заявку - kip@alfa-prom.ru

Чтобы ускорить выбор модели мотор-редуктора, максимально отвечающего условиям эксплуатации в вашем случае, заполните опросный лист

Завод является производителем:

• цилиндрических горизонтальных и вертикальных  редукторов
• червячных мотор-редукторов и редукторов серии NMRV.
• цилиндрических мотор-редукторов и редукторов серии F.

Червячные редукторы	Цилиндрические универсальные редукторы	Конические универсальные редукторы	Соосные универсальные редукторы	Вариатор
Электродвигатели	Горизонтальные редукторы	Вертикальные редукторы	Соосные мотор-редукторы	Коническо-цилиндрические редукторы

Образцы заказа

ОДНОСТУПЕНЧАТЫЕ ЧЕРВЯЧНЫЕ РЕДУКТОРЫ

NMRV 063. 60. 23. 0,55х1400. 270-2.B3. S1. FA1. T2
NMRV	063	60	23	0,55х1400	270-2	B3	S1	FA1	T2
Тип	Габарит редуктора	Передаточное число	Обороты на выходном валу редуктора.  n вых, об/мин	Мощность и обороты электродвигателя	Положение клеммной коробки электродвигателя положение Х по умолчанию не указывается	Монтажное исполнение	Исполнение выходного вала	Исполнение с присоединительным фланцем на выходном валу	Исполнение с реактивной тягой
NMRV ​ NRV	Межосевое расстояние червячной передачи в мм.  Смотрите вкладку "Таблицы выбора и технические характеристики."	Смотрите вкладку "Таблицы выбора и технические характеристики."	Смотрите вкладку "Таблицы выбора и технические характеристики."	При отсутствии электродвигателя указывается РАМ фланца под двигатель	1) 0, 90, 180, 270 – угол наклона коробки относительно оси электродвигателя  2) Х,1,2,3 - сторона вывода кабелей из коробки (положение Х по умолчанию не указывается)	Смотрите рисунок "Монтажное исполнение"	Смотрите рисунок "Исполнение  выходного  вала"	Смотрите рисунок "Исполнение с  присоединительным фланцем на выходном валу"	Смотрите рисунок "Исполнение с реактивной тягой

ДВУХСТУПЕНЧАТЫЕ ЧЕРВЯЧНЫЕ РЕДУКТОРЫ

DRV 063/110. 60. 23. 0,55x1400. 270-2. B3. UB1. S1. FA1. T2
DRV	063/110	60	23	0.55x1400		270-2	B3	UB1	S1	FA1	T2
Тип	Габарит редуктора	Передаточное число	Обороты на выходном валу редуктора.  n вых, об/мин	Мощность и обороты электродвигателя		Положение клеммной коробки электродвигателя положение Х по умолчанию не указывается	Монтажное исполнение второй (выходной, тихоходной) ступени	Взаимное расположение первой и второй ступени	Исполнение выходного вала	Исполнение с присоединительным фланцем на выходном валу	Исполнение с реактивной тягой
DRV	Межосевое расстояние первой/второй червячной передачи в мм.  Смотрите вкладку "Таблицы выбора и технические характеристики."	Смотрите вкладку "Таблицы выбора и технические характеристики."	Смотрите вкладку "Таблицы выбора и технические характеристики."	При отсутствии электродвигателя указывается РАМ фланца под двигатель		1) 0, 90, 180, 270 – угол наклона коробки относительно оси электродвигателя  2) Х,1,2,3 - сторона вывода кабелей из коробки (положение Х по умолчанию не указывается)	Смотрите рисунок "Монтажное исполнение"	Смотрите рисунок "Взаимное расположение ступеней"	Смотрите рисунок "Исполнение  выходного  вала	Смотрите рисунок "Исполнение с  присоединительным фланцем на выходном валу"	Смотрите рисунок "Исполнение с реактивной тягой

Редукторы цилиндрические

Редуктор цилиндрический одноступенчатый 1ЦУ

Типоразмер редуктора	Ном.крутящий момент, min...max), H· м	Диапазон передаточных отношений	Габаритные размеры, L x B x H, мм	Масса, кг
Редуктор 1ЦУ 100	315	2, 2.5, 3.15, 4, 5, 6.3	315х140х224	27
Редуктор 1ЦУ 160	1250	2, 2.5, 3.15, 4, 5, 6.3	475х185х335	77,5
Редуктор 1ЦУ 200	2500	2, 2.5, 3.15, 4, 5, 6.3	580х212х425	135
Редуктор 1ЦУ 250	5000 (4500 для i=5; 6.3)	2, 2.5, 3.15, 4, 5, 6.3	710х265х530	250

Редукторы цилиндрические двухступенчатые 1Ц2У, Ц2Н, Ц2У...Н, РМ, РЦД, Ц2, Р, ГПШ

Типоразмер редуктора	Ном.крутящий момент, min...max), H· м	Диапазон передаточных отношений	Габаритные размеры, L x B x H, мм	Масса, кг
Редуктор 1Ц2У 100	315	8, 10, 12.5, 16, 20, 25, 31.5, 40	390х155х230	21
Редуктор 1Ц2У 125	630	8, 10, 12.5, 16, 20, 25, 31.5, 40	446х175х272	31,5
Редуктор 1Ц2У 160	1250	8, 10, 12.5, 16, 20, 25, 31.5, 40	557х206х345	95
Редуктор 1Ц2У 200	2500	8, 10, 12.5, 16, 20, 25, 31.5, 40	678х243х425	170
Редуктор 1Ц2У 250	5000	8, 10, 12.5, 16, 20, 25, 31.5, 40	829х290х530	310
Редуктор Ц2У 315Н	7500...8700	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	1040x340x685	510
Редуктор Ц2У 355Н	14000	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	1160x360x740	700
Редуктор Ц2У 400Н	14600...16300	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	1300x410x835	930
Редуктор Ц2Н-450	35000...37000	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	1470x630x955	1530
Редуктор Ц2Н-500	45000...50000	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	1680x700x1055	2100
Редуктор Ц2У 315К	7600...9700	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	1030x340x633	460
Редуктор Ц2У 400К	14600...17700	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	1270x420x800	870
Редуктор РЦД 250	431…1292	8, 10, 12.5, 16, 20, 25, 31.5, 40	520х315х250	87
Редуктор РЦД 350	1020…2340	8, 10, 12.5, 16, 20, 25, 31.5, 40	700х410х320	175
Редуктор РЦД 400	1950…4130	8, 10, 12.5, 16, 20, 25, 31.5, 40	800х510х360	287
Редуктор РМ 250	243…308	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	540х230х312	85
Редуктор РМ 350	587...695	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	710х270х400	145
Редуктор РМ 400	1215...1351	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	816х300х490	210
Редуктор РМ 500	4900	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	986х350х592	390
Редуктор РМ 650	9500	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	1278х470х697	878
Редуктор РМ 750	7036...7900	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	1448х510х743	1030
Редуктор РМ 850	9403...10877	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	1632х580х408	1230
Редуктор РМ 1000	16631...18623	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	1896х660х965	2122
Редуктор РК 450	7036...7900	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	1448х510х743	1030
Редуктор РК 500	9403...10877	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	1632х580х408	1230
Редуктор РК 600	16631...18623	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	1896х660х965	2122
Редуктор Ц2 250	670...4000	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	515x500x310	87
Редуктор Ц2 300	950...6000	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	620x580x362	150
Редуктор Ц2 350	1550...9500	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	700x645x409	207
Редуктор Ц2 400	3000...18500	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	805х700х505	317
Редуктор Ц2 400П	3000...18500	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	805х515х505	303
Редуктор Р 400		8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	826х442х480
Редуктор Р 500		8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	986х500х557	410
Редуктор ГПШ 400		8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	826х442х480
Редуктор ГПШ 500		8, 10, 12.5, 16, 20, 25, 31.5, 40, 50	986х500х557	410

Редукторы цилиндрические трехступенчатые ЦТНД, 1Ц3У, Ц3У...Н

Типоразмер редуктора	Ном.крутящий момент, min…max), H· м	Диапазон передаточных отношений	Габаритные размеры, L x B x H, мм	Масса, кг
Редуктор ЦТНД 315	8300	63,0; 80,0; 100,0; 125,0; 160,0	1110×585×640	505
Редуктор ЦТНД 400	17000	63,0; 80,0; 100,0; 125,0; 160,0	1408×697×820	940
Редуктор ЦТНД 500	28500	63,0; 80,0; 100,0; 125,0; 160,0	1720х845х985	1480
Редуктор 1Ц3У 160	1250	31.5, 40, 45, 50, 56, 63, 80, 100, 125, 160, 200	630×206×345	110
Редуктор 1Ц3У 200	2500	31.5, 40, 45, 50, 56, 63, 80, 100, 125, 160, 200	775×243×425	190
Редуктор 1Ц3У 250	5000	16, 20, 25, 31.5, 40, 45, 50, 56, 63, 80, 100, 125, 160, 200	950×290×530	335
Редуктор ЦЗУ 315Н	8200… 9200	31,5; 40; 50; 63; 80; 100; 125; 160; 200	1130×395×335	585
Редуктор ЦЗУ 355Н	11000… 14000	31,5; 40; 50; 63; 80; 100; 125; 160; 200	1255×435×375	750

Редукторы цилиндрические вертикальные В, ВК, ВКФ, Ц3ВК, Ц3ВКф, 1Ц3Увк, 1Ц3Увкф

Типоразмер редуктора	Ном.крутящий момент, min...max), H· м	Диапазон передаточных отношений	Габаритные размеры, L x B x H, мм	Масса, кг
Редуктор ВК 350	764...902	10; 16; 31,5; 50	558х170х298	77
Редуктор ВК 475	1300...1950	20; 28; 50; 112	520x472x790	215
Редуктор ВК 550	2000...2400	18; 31,5; 71; 125	880х285х488	279
Редуктор В 400	1270...1380	18; 20; 28; 40; 50	182х350х270	106
Редуктор В 100	172…563	10; 12,5; 16; 20; 25; 31,5; 40	470х170х254	52
Редуктор В 125	344…1250	10; 12,5; 16; 20; 25; 31,5; 40; 50	545х200х316	79
Редуктор В 160	668…2500	10; 12,5; 16; 20; 25; 31,5; 40; 50	692х230х390	132
Редуктор В 200	1375…5000	10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100	825х277х450	200/210
Редуктор В 250	2750…10000	12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100	1015х322х552	310/320
Редуктор Ц3ВК(ф) 100	172…563	10; 12,5; 16; 20; 25; 31,5; 40	470х170х254	52
Редуктор Ц3ВК(ф) 125	344…1250	10; 12,5; 16; 20; 25; 31,5; 40; 50	545х200х316	79
Редуктор Ц3ВК(ф) 160	668…2500	10; 12,5; 16; 20; 25; 31,5; 40; 50	692х230х390	132
Редуктор Ц3ВК(ф) 200	1375…5000	10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100	825х277х450	200/210
Редуктор Ц3ВК(ф) 250	2750…10000	12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100	1015х322х552	310/320
Редуктор 1Ц3Увк (ф) 100	250	10;12,5;16;20;25;31,5;40;50	200х174х531	45
Редуктор 1Ц3Увк (ф) 125	500	10;12,5;16;20;25;31,5;40;50	244х204х603	73
Редуктор 1Ц3Увк (ф) 160	1000	10;12,5;16;20;25;31,5;40;50;63	304х236х751	109
Редуктор 1Ц3Увк (ф) 200	2000	10;12,5;16;20;25;31,5;40;50;63;80;100	392х240х848	186
Редуктор 1Ц3Увк (ф) 250	4000	10;12,5;16;20;25;31,5;40;50;63;80;100	472х286х1047	288



Редукторы и мотор-редукторы червячные NMRV 025 - 150

Червячные редукторы и мотор-редукторы серии NMRV являются приводом общего назначения предназначены для изменения крутящих моментов и частоты вращения.

За счет своей универсальности нашли широкое применение практически во всех областях производственной индустрии.

Редукторы рассчитаны на длительную работу до 24 ч. в сутки или с периодическими остановками; работу в непрерывном и повторно-кратковременном режимах, при вращении валов в любую сторону, в различных пространственных положениях.

Типоразмер продукта
NMRV 25	NMRV 30	NMRV 40	NMRV 50	NMRV 63
NMRV 75	NMRV 90	NMRV 110	NMRV 130	NMRV 150



Являясь характерным представителем нового поколения мотор-редукторов, произведенных с использованием инновационных технологий, NMRV стал симбиозом электродвигателя с одноступенчатым червячным редуктором, позволяющим обеспечить необходимый формат рабочего процесса, обусловленный сочетанием пониженной частоты вращения и увеличенным значением крутящего момента.

Мотор-редуктор червячный NMRV малых (30; 40; 50) и средних (63; 75; 90) типоразмеров производится в литом алюминиевом корпусе, характеризующемся небольшим собственным весом и невосприимчивостью к воздействию коррозионных процессов. Для мотор-редукторов больших (110; 130; 150)типоразмеров предусмотрен мощный чугунный корпус. Большой популярностью пользуются также мотор редуктор 7МЧ и мотор редуктор 9МЧ.

Высокий уровень популярности этого оборудования обусловлен его неоспоримыми техническими и эксплуатационными преимуществами:

• мотор редуктор NMRV гарантирует получение небольшой величины частоты вращения при достаточно высоком значении передаточного числа;
• небольшие габаритные размеры оборудования;
• высокая степень унификации присоединительных размеров, позволяющая использовать мотор-редуктор NMRV в качестве замены аналогичного оборудования других производителей;
• возможность применения реактивной штанги, компенсирующей воздействие крутящего (реактивного) момента, от металлоконструкции, на которой смонтирован редуктор NMRV;
• доступная ценовая категория;
• высокий уровень надежности и безопасности агрегата.

Благодаря своим исключительным техническим параметрам и эксплуатационным характеристикам NMRV позиционируется в качестве идеального оборудования для оснащения конвейеров (кормораздатчиков), используемых в сельскохозяйственном производстве и экструдеров, применяемых в различных областях промышленности (химическая,пищевая, сельское хозяйство и т.д.). Также существуют мотор редукторы DRV и NRV.

Мотор-редукторы цилиндрические универсальные

Двухступенчатые

Габарит редуктора	Ном.крутящий момент, min...max), H· м	Диапазон передаточных отношений	Габаритные размеры, L x B x H, мм (без электродвигателя и выходного вала)	Масса, кг (без электродвигателя)
F37	200	3,77…23,63	123 х 165 х 252	13
F47	400	4,99…30,86	153 х 180 х 269	18
F57	600	5,18…40,13	170 х 200 х 317	25
F67	820	3,97…36,3	184 х 212 х 343	31
F77	1500	4,28…36,58	213 х 270 х 426	55
F87	3000	4,12…33,92	243 х 330 х 531	96
F97	4300	4,57…43,28	303 х 400 х 623	157
F107	7840	6,22…33,79	353 х 450 х 717	241
F127	12000	4,68…26,86	413 х 530 х 856	401
F157	18000	11,92…53,55	503 х 660 х 1021	632

Трехступенчатые

Габарит редуктора	Ном.крутящий момент, min...max), H· м	Диапазон передаточных отношений	Габаритные размеры, L x B x H, мм (без электродвигателя и выходного вала)	Масса, кг (без электродвигателя)
F37	200	23,88…128,51	123 х 165 х 252	13
F47	400	28,88…190,76	153 х 180 х 269	18
F57	600	30,15…199,7	170 х 200 х 317	25
F67	820	34,01…228,99	184 х 212 х 343	31
F77	1500	25,54…281,71	213 х 270 х 426	55
F87	3000	29,2…270,68	243 х 330 х 531	96
F97	4300	32,5…276.77	303 х 400 х 623	157
F107	7840	31,8…254,4	353 х 450 х 717	241
F127	12000	25,3…170,83	413 х 530 х 856	401
F157	18000	27,6…267,43	503 х 660 х 1021	632

Мотор-редукторы цилиндрические 4МЦ2С, МЦ2С

Типоразмер редуктора	Ном.крутящий момент, min...max), H· м	Диапазон оборотов на выходе, об/мин	Габаритные размеры, L x B x H, мм	Масса, кг
Мотор-редуктор 4МЦ2С-63	2…206	28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140; 160; 180; 200;   250; 280; 315; 355; 400	527…623х250х275	16-27
Мотор-редуктор 4МЦ2С-80	95…408	28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140; 160; 180; 200; 224; 250; 280; 315; 355; 400	584…700х250ъ317	36-46
Мотор-редуктор 4МЦ2С-100	173…794	28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140; 160; 180; 200; 224; 250; 280; 315; 355; 400	717…767х350х400	104
Мотор-редуктор 4МЦ2С-125	250…1410	28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140; 160; 180; 200; 224; 250; 280; 315; 355; 400	810…1055х350х520	81-228

Видеоинструкции

   Комплект поставки                       Транспортировка редуктора

Монтажные положения                       Дополнительные опции

Подключение электродвигателя            Шум и нагрев редуктора
