Альфа-Пром. Промышленная автоматизация и энергосбережение
Группа компанийАльфа-Пром



Преобразователи частоты




Сделать заявку kip@alfa-prom.ru

(частотник, частотный преобразователь, инвертор, частотно-регулируемый электропривод, энергоэффективность, экономия энергопотребления, преобразователь частоты, ЧРП, асинхронные электродвигатели переменного тока, частотник для лифтов, частотник для насосов и вентиляторов, частотный инвертор, устройство плавного пуска, плавное регулирование частоты вращения )

То, каким курсом вы идёте, гораздо важнее, чем ваша скорость.
Стивен Кови

По оценкам специалистов около 65% вырабатываемой электроэнергии расходуется в сфере её преобразования в энергию механическую, т.е. в электроприводе. И в первую очередь это относится к асинхронным электродвигателям переменного тока, обладающим непревзойденными эксплуатационными свойствами. Большинство асинхронных двигателей имеют конструкцию, обеспечивающую вращение ротора с фиксированной скоростью или, в лучшем случае, позволяющую менять эту скорость ступенчато. Но в большинстве случаев существует необходимость изменять скорость вращения электродвигателя плавно и в широких пределах, иногда от единиц оборотов в минуту до скоростей, превосходящих номинальную. Реализовать такие требования было практически невозможно до появления частотно-регулируемого электропривода (преобразователей частоты).

Частотный преобразователь (частотно-регулируемый привод, ЧРП, частотно-управляемый привод, ЧУП, Variable Frequency Drive, VFD, частотник, инвертор) – это электронное устройство, обеспечивающее эффективное регулирование амплитуды и частоты питающего напряжения, подводимого к статорным обмоткам электродвигателя. Регулирование частоты инвертором обеспечивает адекватное изменение скорости вращения ротора, а амплитуда питающего напряжения при фиксированном значении частоты определяет величину максимального момента, развиваемого на валу двигателя. Преобразователь частоты позволяет повысить качество производства, снизить эксплуатационные затраты, сэкономить электроэнергию и перекачиваемую среду.

Применение частотно-регулируемого привода (преобразователей частоты) обеспечивает:

  • бесступенчатое регулирование скорости вращения двигателя в широких пределах и поддержание её с высокой точностью;
  • плавный пуск и торможение двигателя, бесконтактный реверс, равномерное вращение вала электродвигателя в зоне низких частот;
  • высокие энергетические показатели электропривода (КПД, коэффициент мощности);
  • практическое исключение из работы дросселей, заслонок, различного рода регулирующих клапанов;
  • продление срока службы подшипников и других вращающихся частей за счет того, что в течение длительного времени они работают с частотами вращения меньше номинальных.

Плавный пуск позволяет избежать ударных механических нагрузок на сам двигатель и оборудование, а также исключает бросок пускового тока, который при прямом пуске двигателя может превышать номинальный в 5-7 раз, соответственно, исключает вредное воздействие этих токов на сеть. Снижение механических нагрузок продлевает срок службы двигателя и оборудования, увеличивает его межремонтный цикл. Применительно к насосному оборудованию плавный пуск исключает гидравлические удары в трубопроводах, тем самым, снижая опасность их разрыва и уменьшая утечки, а также увеличивая время безотказной работы установленной на них запорно-регулирующей арматуры и измерительных приборов.

Как правило, на производстве используются электроприводы с большим запасом по мощности для обеспечения пиковых нагрузок, при этом продолжительность пиковых нагрузок составляет 15-20% от общего времени работы, что приводит к низкой эффективности использования электроэнергии. Оснащение их частотно-регулируемыми электроприводами взамен нерегулируемых или применяемых в настоящее время механических и гидравлических устройств (вариаторы, гидроприводы, турбомуфты и индукционные муфты скольжения) позволяет существенно снизить потребление электроэнергии. По оценкам специалистов, экономия электроэнергии при внедрении частотно-регулируемых электроприводов для насосных установок составляет 25-30%, а также позволяет снизить непроизводственный расход воды на 10-15%. В результате – значительное снижение эксплуатационных расходов и уменьшение возможной аварийности оборудования в целом.

С помощью преобразователей частоты, наряду с типовыми датчиками и исполнительными механизмами, осуществляется своевременный контроль хода технологического процесса и высокоточное и надежное регулирование технологических параметров.

На базе частотных преобразователей могут быть реализованы системы регулирования скорости следующих объектов:

  • насосов горячей и холодной воды в системах водо- и теплоснабжения, вспомогательного оборудования котельных, ТЭС, ТЭЦ и котлоагрегатов;
  • песковые и пульповые насосы в технологических линиях обогатительных фабрик;
  • рольганги, конвейеры, транспортеры и другие транспортные средства;
  • дозаторы и питатели;
  • лифтовое оборудование;
  • дробилки, мельницы, мешалки, экструдеры;
  • центрифуги различных типов;
  • линии производства картона, пленки и других ленточных материалов;
  • оборудование прокатных станов и других металлургических агрегатов;
  • приводы буровых станков, электробуров, бурового оборудования;
  • высокооборотные механизмы (шпиндели шлифовальных станков и т. п.);
  • экскаваторное оборудование;
  • механизмы силовых манипуляторов и т. п.

Возможна модернизация действующих технологических агрегатов без замены насосного оборудования и практически без перерывов в его работе.

Системы управления на базе частотных преобразователей могут иметь любые технологически требуемые функции, реализация которых возможна как за счет встроенных в преобразователи программируемых контроллеров, так и дополнительных контроллеров, функционирующих совместно с преобразователями.

Очень важно организовать температурный режим работы ПЧ. В нормальных условиях температура внутри шкафа может превышать температуру в помещении на 15-20гр.С, доходя до 40-50гр.С . Эта температура является максимальной для большинства ПЧ. Основными источниками тепловыделения являются IGBT-транзисторы и тормозные резисторы.

Видео про настройку частотного преобразователя

Компания «Альфа-Пром» предлагает по цене российских представителей преобразователи частоты следующих производителей Овен, Delta Electronics, Mitsubishi Electric,  Omron,  Vacon,Toshiba, Hyundai, INVT, ONI, ERMAN, Innovert, CHINT

Преобразователи частоты ОВЕН (Россия)

(Цены изготовителя, доставка, наладка, ремонт, гарантия)

Сделать заявку kip@alfa-prom.ru

Самостоятельный подбор ЧП

Линейка компактных преобразователей частоты общепромышленного применения ОВЕН ПЧВ1

С 18 июля 2022 года компания ОВЕН снижает цены на преобразователи частоты ПЧВ и аксессуары к ним.
В связи с укреплением курса рубля и соответствующим снижением цен на комплектующие компания ОВЕН сообщает о снижении цен на преобразователи частоты ПЧВ1, ПЧВ2 и ПЧВ3, а также аксессуары к ним. В среднем снижение цен составило около 30-35 %.

Преобразователь частоты ПЧВХХХ

Для ускорения подбора модели частотного преобразователя, наиболее точно отвечающего вашим потребностям, рекомендуем заполнить опросный лист

 Универсальная линейка частотных преобразователей может быть использована для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ. Широкий набор функций для решения базовых задач частотного управления. Основные функциональные возможности:

  • Плавный пуск и останов двигателя
  • , в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона;
  • Компенсация нагрузки и скольжения;
  • Вольт-частотный или векторный алгоритмы управления;
  • Автоматическая адаптация двигателя без вращения;
  • Автоматическая оптимизация энергопотребления, обеспечивающая высочайший уровень энергоэффективности;
  • Полная функциональная и аппаратная диагностика и защита работы ПЧВ;
  • Встроенный сетевой дроссель  и дроссель в звене постоянного тока;
  • Встроенный ПИ-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.);
  • Встроенный ПЛК для решения сложных задач управления и позиционирования привода
  • Возможность работы с внешними инкрементальными энкодерами, в том числе для поддержания малых частот вращения с большой точностью.
  • Возможность динамического торможения, в том числе с применением тормозных резисторов.
  • Гибкая структура управления с возможностью одновременного управления по физическим входам и по интерфейсу RS-485, что обеспечивает удобную интеграцию в современные системы управления и диспетчеризации.
  • Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора. Быстрые меню и готовые конфигурации под типовые задачи.

Основные параметры

  • Питание 1×220 В (0,18…2,2 кВт) и 3×380 В (0,37…22 кВт);
  • Выходная частота до 400 Гц;
  • Диапазон регулирования до 1:1000;
  • Точность поддержания скорости до 0,1% от фактической;
  • Точность поддержания момента до 0,5% от фактического;

По электромагнитной совместимости ПЧ относятся к оборудованию класса А по ГОСТ Р 51522

ОВЕН ПЧВ1 будут лучшим решением в технологическом оборудовании, где применяется управляемый электропривод: станках, смесителях, производственных линиях, системах водоснабжения, вентиляции, дымососах, подъемно-транспортном и т.п. оборудовании.

Линейка преобразователей частоты для управления насосами и вентиляторами ОВЕН ПЧВ3

С 18 июля 2022 года компания ОВЕН снижает цены на преобразователи частоты ПЧВ и аксессуары к ним.
В связи с укреплением курса рубля и соответствующим снижением цен на комплектующие компания ОВЕН сообщает о снижении цен на преобразователи частоты ПЧВ1, ПЧВ2 и ПЧВ3, а также аксессуары к ним. В среднем снижение цен составило около 30-35 %.

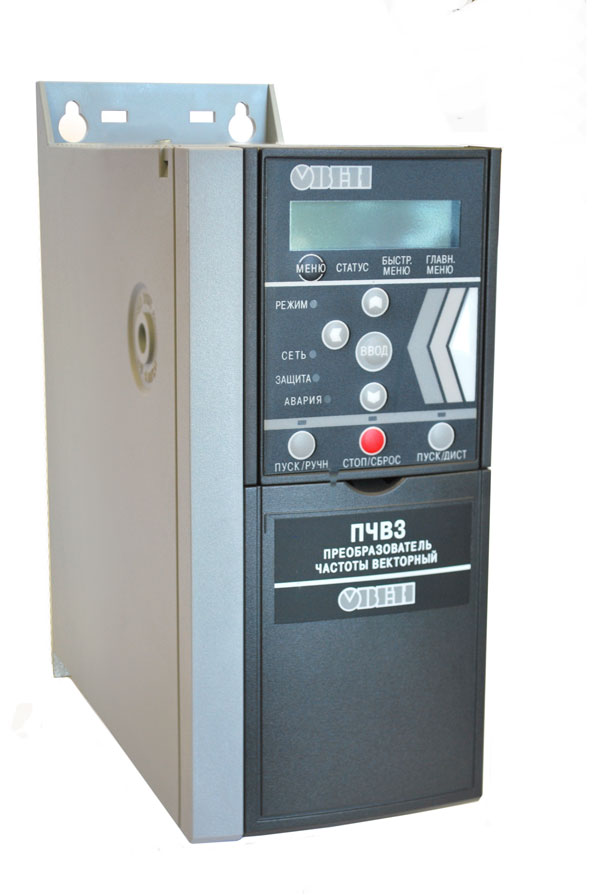

Преобразователь частоты. Векторный преобразователь частоты ОВЕН ПЧВ3

Модель нового поколения частотных преобразователей с дополнительными возможностями для управления насосами и вентиляторами. Новая линейка ПЧВ имеет расширенные функциональные возможности, меньшие массогабаритные характеристики, увеличенный диапазон мощностей. Ее функционал заточен под наиболее популярные HVAC-применения – это и «спящий» режим необходимый в системах с переменным разбором жидкости для насосов, и специализированный противопожарный режим необходимый для частотных преобразователей, управляющих вентиляцией в современном здании. Вместе с тем, линейка сохранила и даже расширила возможности общепромышленных ПЧ, поэтому может быть с успехом использована в большинстве задач управления промышленным приводом за исключением случаев точного позиционирования и больших динамических перегрузок. Примерами таких применений могут служить смесители, дозаторы, ременные приводы, конвейеры и т.п.

Основные функциональные возможности ПЧВ3:

  • Плавный пуск и останов двигателя, в том числе отложенный запуск;
  • Компенсация нагрузки и скольжения;
  • Вольт-частотный или векторный алгоритмы управления;
  • Автоматическая адаптация двигателя без вращения;
  • Автоматическая оптимизация энергопотребления, обеспечивающая высочайший уровень энергоэффективности;
  • Полная функциональная и аппаратная диагностика и защита работы ПЧВ;
  • Встроенный сетевой дроссель, дроссель в звене постоянного тока и дополнительный входной дроссель;
  • Встроенный ПИ-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.);
  • Встроенный ПЛК для решения сложных задач управления и позиционирования привода;
  • Специализированный «спящий» режим для эффективной работы при малом разборе;
  • Специализированный противопожарный режим для систем вентиляции;
  • Подхват вращающегося привода для безаварийного запуска систем с вращением до подачи напряжения питания или при провалах напряжения;
  • Пропуск резонансных частот (до 2 участков пропуска);
  • Гибкая структура управления с возможностью одновременного управления по физическим входам и по интерфейсу RS-485, что обеспечивает удобную интеграцию в современные системы управления и диспетчеризации.
  • Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора. Быстрые меню и готовые конфигурации под типовые задачи.

Основные параметры:

  • Питание 3×220 В (0,25…11 кВт) и 3×380 В (0,37…90 кВт);
  • Выходная частота до 400 Гц;
  • Диапазон регулирования до 1:100;
  • Точность поддержания скорости до 0,5% от фактической;
  • Точность поддержания момента до 1% от фактического;

По электромагнитной совместимости ПЧ относятся к оборудованию класса А по ГОСТ Р 51522

ОВЕН ПЧВ3 будут лучшим решением для систем вентиляции, дымососов, систем канализации, градирен, чилеров, систем холодного и горячего водо- тепло снабжения, вспомогательного оборудования котельных, ТЭС, ТЭЦ и т.д.




В облачном сервисе OwenCloud добавлены шаблоны для приборов ПЧВ1 [М01] и ПЧВ3 [М01]
        OwenCloud             ПЧВ1 [М01]             ПЧВ3 [М01]
Компания ОВЕН выпустила готовые шаблоны для ПЧВ1 и ПЧВ3 для быстрого запуска удаленной диспетчеризации работы приводов на базе асинхронных двигателей.

Преобразователи частоты КИППРИБОР

Сделать заявку kip@alfa-prom.ru

Новый модельный ряд бюджетных частотных преобразователей AFD-L

(Выбор модели, цена изготовителя, доставка, наладка, гарантия, ремонт)



Для ускорения подбора модели частотного преобразователя, наиболее точно отвечающего вашим потребностям, рекомендуем заполнить опросный лист

Отличаются простым интерфейсом, лёгкостью настройки, доступной ценой . AFD-L в среднем дешевле на 40% чем базовая серия ПЧВ.

Мощность от 0,4 до 7,5 квт.

Преимущества AFD-L:
° Векторное бессенсорное и скалярное управление.
° Съемная панель оператора в комплекте, её можно выводить на дверцу шкафа управления обычным кабелем RJ45
° Крепление на DIN-рейку (до 2,2 кВт).
° Встроенный ПИД-регулятор.
° Интерфейс RS-485 (протокол Modbus).
° Тормозной прерыватель, возможность подключения тормозных резисторов.
° Быстросъемный вентилятор для удобной очистки.

Основные эксплуатационные характеристики преобразователей частоты KIPPRIBOR AFD-L:



Характеристика

Описание

Параметры управления
Режим управления
U/f
SVC режим безсенсорного векторного управления
Точность регулирования частоты
0.1 % от максимальной выходной частоты
Пользовательская настройка кривой "Напряжение-частота"
Установка трех точек соотношения U/f для оптимизации работы двигателя под конкретные условия эксплуатации.
Способ задания частоты
Шесть способов задания частоты:
  • Внешний аналоговый сигнал;
  • Кнопки больше/меньше на панели управления;
  • Задание по интерфейсу RS485;
  • Потенциометр на панели управления;
  • Задание частоты с дискретных входов;
  • Комбинированный режим.
Предустановленные скорости
Возможно использовать до семи предустановленных- скоростей.
Способ пуска/останова
Три способа пуска/останова:
  • С панели управления кнопкой «RUN/STOP»;
  • С дискретных входов (двух- или трехпроводная схема);
  • Через интерфейс RS485.
Установка времени разгона торможения
Настраивается в пределах 0,1…600 сек.
Тормозной прерыватель (только для AFD-•••L-••B)
Встроен в ПЧ
Тормозной момент (только для AFD-•••L-••B)
до 20% без использования внешнего тормозного резистора;
до 100% с использованием внешнего тормозного резистора.
Перегрузка по моменту
110 % - длительное время; 150% - 1 минута; 180% - 2 секунды
Индикация и
коммуникационный
интерфейс
Дисплей панели управления
Позволяет отображать рабочие параметры ПЧ
В режиме работы - один из 13 назначаемых параметров (выходную частоту, выходной ток, выходное напряжение, скорость вращения двигателя, уставку частоты, рабочую температуру и др.);
В режиме настройки - номера и значения настраиваемых параметров;
В режиме мониторинга - номер и текущее значение параметра;
При срабатывании защиты - код ошибки
Интерфейс RS485
Собственный протокол - для связи ПЧ KIPPRIBOR между собой;
Протокол Modbus - для связи ПЧ с внешним оборудованием.
Аналоговый выход 0…10 В
Может использоваться для индикации рабочих параметров ПЧ (напряжение, ток, частота) на внешнем устройстве.
Входы
Дискретные
4 дискретных многофункциональных входа: программируемая логика работы. Тип входного сигнала: "сухой контакт", датчики NPN типа.
Аналоговые
Один аналоговый вход: Программируемый 0…10 В, 0…20 мА, либо 4…20 мА.
Выходы
Дискретные
Один релейный выход:
Imax=1 A / 250 VAC, 1 A / 30 VDC программируемый НО или НЗ;
Один транзисторный выход:
Imax=150 мA / 24 VDC, программируемый НО или НЗ;
Аналоговые
Один аналоговый выход: 0…10 В.
Встроенный источник питания
Источник питания 24 VDC (Imax=50 мА) для питания внешнего оборудования, например, бесконтактных датчиков, датчиков давления и т.д.;
Источник питания 10 VDC (Imax=20 мА) для питания внешнего потенциометра.
Дополнительные функции
Встроенный ПИД-регулятор
Используется для автоматического поддержания скорости вращения двигателя по датчику обратной связи.
Встроенный ПЛК
Используется для организации несложных алгоритмов управления электродвигателем.
Усиление момента
Используется для усиления момента двигателя на низких оборотах
Встроенный счетчик импульсов
Используется для счета импульсов, поступающих на дискретных вход ПЧ и выдачи управляющего сигнала при достижении уставки.
Функции защиты
Перегрузка ПЧ по току
Срабатывает при перегрузке ПЧ по току во время разгона, работы или торможения
Короткое замыкании на выходе ПЧ
Срабатывает при межфазном коротком замыкании на клеммах U, V, W
Перегрузка ПЧ по напряжению
Срабатывает при перегрузке ПЧ по напряжению во время разгона, работы, торможения, или простоя
Защита от пониженного напряжения
Срабатывает при снижении напряжения питания ПЧ ниже допустимого
Защита от перегрузки преобразователя и двигателя
Срабатывает при чрезмерной нагрузке на валу двигателя или слишком малом времени разгона
Защита ПЧ от перегрева
Срабатывает при перегреве преобразователя частоты
Защита внешнего оборудования при аварии
Срабатывает, когда на дискретный вход ПЧ поступает аварийный сигнал от внешнего оборудования
Защита при неисправности датчика тока
Срабатывает при неисправности или отказе датчика контроля тока
Защита при неисправности датчика контроля температуры
Срабатывает при неисправности или отказе датчика контроля температуры
Защита при потере обратной связи ПИД
Срабатывает при потере обратной связи с датчиком
Защита при ошибке чтения/записи параметров управления
Срабатывает при ошибке чтения/записи параметров управления
Условия
эксплуатации
Температура окружающего воздуха (при работе)
-10...+40 °C
Температура окружающего воздуха (при хранении)
-20...+60 °C
Допустимая влажность воздуха
≤ 90% без образования конденсата
Степень защиты ПЧ
IP20

Форма заявки при заказе:

Комплектность
  • Преобразователь частоты
  • Съемная локальная панель оператора
  • Руководство по эксплуатации
  • Паспорт
  • Гарантийный талон

С 1 апреля 2022 года начались продажи векторных преобразователей частоты AFD-E.

AFD-E – универсальная линейка общепромышленных векторных преобразователей частоты мощностью до 315 кВт. Эта серия частотных преобразователей позволяет в полной мере заменить частотные преобразователи ПЧВ2, ПЧВ3.

Преимущества преобразователя частоты AFD-E
   Быстрый ввод в эксплуатацию:
° Автоматическая адаптация двигателя.
° Встроенная панель управления в комплекте поставки.
° Продуманный конструктив:
° Установка панели на дверцу шкафа без комплекта для монтажа.
° Встроенный алюминиевый радиатор увеличенной площади.
° Дополнительные платы расширения для подключения энкодеров и внешних интерфейсов.
° Безопасность и надежность:
° 2-уровневый контроль качества ПЧ.
° Высококачественные комплектующие.
° Встроенные функции защиты.
° Высокая функциональность:
° Три режима управления: U/f, SVC и VC.
° Гибкая конфигурация параметров и широкие возможности (встроенный ПЛК, ПИД-регулятор, мультискорости, копирование параметров).
Модификации AFD-E

Преобразователи частоты Delta Electronics (Тайвань, Китай)

(Цены российского представительства, выбор модели,  доставка, наладка, гарантия, ремонт)

Сделать заявку kip@alfa-prom.ru

Для ускорения подбора модели частотного преобразователя, наиболее точно отвечающего вашим потребностям, рекомендуем заполнить опросный лист

      Delta Electronics  начала производство преобразователей частоты с 1995г. и в настоящее время занимает 3-е место в мире по количеству выпускаемых частотных приводов (более 3 млн шт/год), выпускает 8 различных моделей частотников. Производство частотных преобразователей сосредоточено в Тайване и Китае., а себестоимость изготовления одна из самых низких в мире при высоком качестве выпускаемой продукции. На заводах компании Дельта работают более 50000 человек.

В номенклатуру частотных преобразователей Delta Electronics входят 2 серии экономичных и компактных частотников - VFD-L и VFD-EL, 4 серии универсальных общепромышленных – VFD-EVFD-BVFD-VE и VFD-C2000 и ряд частотников для специализированных применений - VFD-VL и VFD-DD для лифтов, VFD-CP2000 для насосов и вентиляторов.

  • VFD-L - простой компактный преобразователь частоты
  • VFD-S - бюджетная модель
  • VFD-M - компактная многофункциональная модель
  • VFD-EL – новая компактная модель
  • VFD-E - новая многофункциональная модель
  • VFD-F – частотный преобразователь для насосов и вентиляторов
  • VFD-G – частотный преобразователь для компрессоров и экструдеров
  • VFD-B – частотный преобразователь общего назначения
  • VFD-VE - максимум функций и возможностей
Линейка преобразователей VFD позволяет выбрать модель для эффективного решения практически любого круга задач, требующих применение частотно-регулируемого электропривода.. Нужно отметить очень хорошо переведённую на русский язык сопроводительную документацию высокого качества.

Модельный ряд преобразователей частоты для электродвигателей. AC Motor Drive Products Specifications

C200(0.4-7.5 кВт)

C2000 (0.75-355 кВт)

CH2000
(0.75-280 кВт)

CP2000
(0.75-400 кВт)

NEW! - с FOC векторным управлением малого класса С-200. NEW! - новая серия максимум функций и возможностей. NEW! - для подъемных механизмов.
Crane, processing machinery, printing machinery
NEW! - новая продвинутая серия для насосов и вентиляторов.

VFD-E
(0.2-22 кВт)

VFD-EL
(0.2-3.7 кВт)

VFD-L
(0.04-2.2 кВт)

VFD-VL
(5.5-75 кВт)

Многофункциональная, со встроенным PLC.Modular Design/Multiple Functions Drives Новая компактная, встроенный РЧ фильтр класса B. Multiple Functions/Micro Type Drives Простая компактная.Compact and Panel-installation Drives Для лифтов. Elevator Drives

VFD-B
(0.75-75 кВт)

VFD-VE
(0.75-75 кВт)

CFP2000
(0.75-90 кВт)

опции для VFD

Общего назначения.General Purpose Drives Максимум функций и возможностей. FOC AC Drives Для насосов и вентиляторов с классом защиты IP55 Аксессуары для преобразователей частоты VFD Drives

VFD-DD

VFD-ED

HES Series

AFE2000
(0.75-75 кВт)

Управление приводом дверей лифта.Expert Door Control Drives Высокоинтегрированный привод для лифтов и подъемников IED. Гибридный энергосберегающий привод HES. Модуль рекуперации (регенератор энергии).

Кроме частотных преобразователей Дельта Электроникс производит модули рекуперации, сервосистемы, энкодеры, панели оператора, программируемые логические контроллеры, источники питания, регуляторы температуры,коммуникационные конверторы, КИП.

Для подбора модели желательно заполнить опросный лист

Статья "Подключение э/дв к различным типам частотников"

Преобразователи частоты Mitsubishi Electric (Япония)

Mitsubishi Electric logo.svg

Преобразователи частоты Mitsubishi

(Цены российского представительства,  доставка, наладка, ремонт, гарантия)

Сделать заявку kip@alfa-prom.ru

Для ускорения подбора модели частотного преобразователя, наиболее точно отвечающего вашим потребностям, рекомендуем заполнить опросный лист

      Компания «Mitsubishi Electric» является одним из лидирующих в мире предприятий в сфере электротехники и электроники. Концерн действует в более чем 120 странах - в авиакосмической промышленности, секторе полупроводников, выработки и распределения энергии, техники коммуникации и связи, бытовой электроники, промышленной автоматики и техники зданий. Около 100.000 сотрудников принесли в 2006-м году оборот в 25,4 млрд. евро.

Mitsubishi Electric - синоним новаторской, высококачественной продукции - в том числе в секторе автоматизации производства. Программируемые контроллеры, системы управления типа CNC, решения в области приводов, промышленные роботы и электроэрозионные системы Mitsubishi Electric заслуженно считаются одними из лучших на рынке и служат гарантами успешной коммерческой деятельности в Европе на протяжении более чем 25 лет.

В настоящее время модельный ряд преобразователей частоты Mitsubishi Electric насчитывает 5 моделей:

  • Mitsubishi FR-D 700 – решение для микроприводов
  • Mitsubishi FR-E 700 – компактный универсальный преобразователь частоты
  • Mitsubishi FR-F740/ FR-F746 (IP54) – универсальный преобразователь частоты
  • Mitsubishi FR-A740 – электропривод высшей категории
  • Mitsubishi FR-А741 - преобразователь частоты с рекуперацией энергии
Основной упор в выпуске своей продукции Mitsubishi Electric делает на качество. Все элементы входящие в состав производимых ими преобразователей частоты подбираются исходя из срока службы не менее 10 лет.

Преобразователи частоты OMRON (Япония)

( цены российского представительства, доставка, наладка, гарантия, ремонт)

Сделать заявку kip@alfa-prom.ru

Для ускорения подбора модели частотного преобразователя, наиболее точно отвечающего вашим потребностям, рекомендуем заполнить опросный лист

      Компания «OMRON», штаб-квартира которой находится в Киото (Япония), является мировым лидером по производству средств автоматизации. Основанная в 1933 году и возглавляемая Президентом Кадзума Татеиси, компания Omron - это более 25000 сотрудников в более чем 35 странах, которые работают для создания продуктов и услуг для заказчиков во множестве областей, включая промышленнную автоматику, производство электронных компонентов и приборов для здравоохранения.

      Постоянные инвестиции в исследования и разработки сделали OMRON одним из самых значительных поставщиков с высочайшими требованиями к качеству. Поскольку основной род деятельности OMRON - системы и компоненты автоматизации, собственное производство автоматизировано до такой степени, чтобы человек своим участием в производственных операциях не смог прямо или косвенно послужить причиной дефектов продукции. Полностью автоматизированное производство гарантирует полностью высокое качество изготовления каждого изделия OMRON. Контроль качества происходит не только на выходе производственной линии: после каждой технологической операции предусмотрены несколько операций контроля качества. В корпорации гибкие возможности, но жесткие стандарты: никаких дефектов, 100% контроля и 100% надежности.

      Продукция OMRON для автоматизации технологических и производственных процессов включает в себя практически всё необходимое оборудование: от миниатюрных кнопок и переключателей для печатных плат, пультовых кнопок, выключателей, реле, датчиков приближения, положения, перемещения и поворота, счетчиков, таймеров, регуляторов температуры, идентификационных систем, регулируемых электроприводов, до целого ряда семейств программируемых контролеров и сетевых систем на их основе – всего более 100 тысяч наименований.

В номенклатуру преобразователей частоты производства Omron входят 7 моделей:

  • G7 – преобразователь частоты выполненный по трехуровневой схеме
  • F7 – общепромышленный частотный преобразователь
  • L7 – инвертор для управления лифтами
  • E7 - преобразователь частоты для насосов и вентиляторов
  • V1000 – высокопроизводительный преобразователь частоты
  • V7 – преобразователь частоты карманного размера
  • J7 – маленький, простой, умный частотник
Отличительной особенностью частотных преобразователей Omron является их миниатюрный размер, что в некоторых ситуациях является очень важным достоинством.

Преобразователи частоты Vacon (Финляндия)

(Цены российского представительства, доставка, наладка, гарантия, ремонт)

Для ускорения подбора модели частотного преобразователя, наиболее точно отвечающего вашим потребностям, рекомендуем заполнить опросный лист

Сделать заявку kip@alfa-prom.ru

Обзор продукции

Ключевая особенность всех частотно-регулируемых приводов Vacon - высокая модульность как механической конструкции, так и программного обеспечения. Модельный ряд от 0,25 кВт до 3МВт. Концепция модульности, развиваемая компанией Vacon, является уникальной. Три различных блока управления, два способа охлаждения силовых блоков, возможность установки пяти различных плат ввода/вывода, простые в установке комплекты модернизации – это лишь некоторые из элементов. Всего лишь выбирайте нужные Вам элементы и конструируйте свой преобразователь частоты.

Блоки управления NXS и NXP могут быть установлены отдельно от силовых модулей. Блок NXS разработан для основных областей применения в промышленности, где не требуется высокой точности управления по сигналу от датчика обратной связи. Блок NXP может обрабатывать сигнал обратной связи и обеспечивать наилучшие качественные характеристики управления двигателем.

Пользователю на выбор предлагаются силовые блоки как с воздушным, так и с водяным охлаждением.

Платы ввода/вывода могут использоваться с любым типом преобразователей: в NXL может устанавливаться одна плата для расширения существующего интерфейса и одна плата протокола коммуникаций, а в NXS и NXP - до пяти плат ввода/вывода. Это позволяет создать нужную конфигурацию информационных входов и выходов для каждого конкретного применения.

Преобразователи NXL имеют съемную панель управления с семи-сегментным ЖК дисплеем. Она используется для обмена информацией с преобразователем, программирования и мониторинга, но не имеет функции хранения информации.

NXS и NXP используют съемную панель управления с буквенно-цифровым дисплеем. Она также используется для параметрирования и мониторинга, но имеет встроенную память. Это позволяет копировать параметры с одного частотного преобразователя на другой, а также сохранять в памяти панели активные уставки параметров для последующего использования.

Блок управления частотником Vacon NX обычно закреплен на силовом блоке и питается от него. Блок управления можно запитать и от внешнего источника питания 24 В, что позволяет обеспечить бесперебойную связь с преобразователем частоты по шине Fieldbus и считывание данных даже при отключении питающей сети.

Vacon NXL

Частотник VACON серии NXL

Входное напряжение/мощность: 3 фазы 380 В: от 0,75 до 30 кВт
1 фаза 220 В: от 0,25 до 1,5 кВт
Выходная частота: 0…320 Гц
Управление: Векторное без датчика; вольт-частотное
Степень защиты: IP20, IP21, IP54
Типичное применение: Конвейеры, подъемники, мешалки, насосы, вентиляторы и т.д.

Универсальный недорогой частотный преобразователь - традиционная надежность и функциональность Vacon в меньшем габарите. Встроенные ЭМС-фильтры и дроссели (с габарита MF4). Все входы и выходы - свободно программируемы. Возможность установки специализированных программ для различных задач (лифт, управление тормозом и т.д.). ПИД-регулятор, автозамена для насосов и вентиляторов (управление группой до 4 насосов). Автоматический перезапуск, пуск вращающегося двигателя, функция автоматического отключения. Встроенный ModBus. Возможность установки одной платы расширения (ввода-вывода, fieldbus).

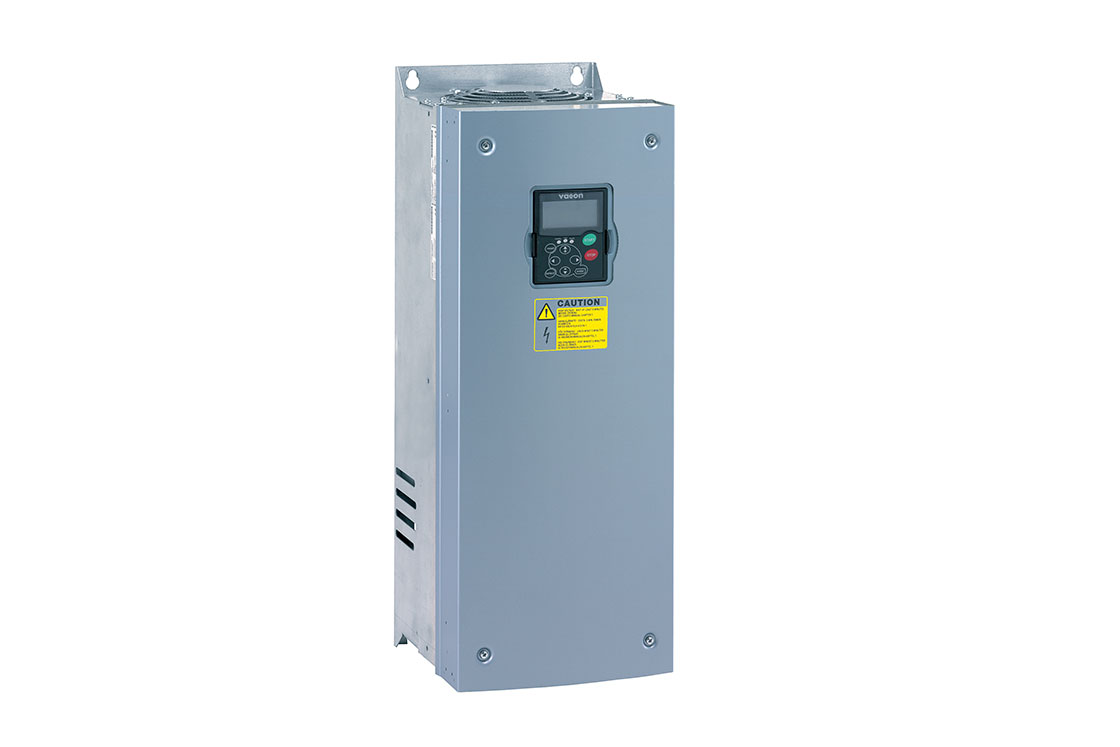

Vacon NXS

VACON® NXS VFD Входное напряжение/мощность: 3 фазы 380 В: от 0,75 до 200 кВт
Выходная частота: 0…320 Гц (без специального ПО)
Управление: Векторное без датчика; вольт-частотное
Степень защиты: IP21; IP54
Типичное применение: Конвейеры, подъемники, мешалки, насосы, вентиляторы и т.д.

Стандартный, простой в обращении частотный преобразователь для широкого спектра применений. Управление - скалярное или векторное без обратной связи. Встроенные ЭМС-фильтры и дроссели. ПИД-регулятор. Степень защиты - IP21 или IP54. 5 предустановленных макропрограмм, богатейшие возможности расширения: 5 слотов для дополнительных плат (ввода-вывода, Fieldbus), дополнительное программное обеспечение для специальных применений (лифты, высокоскоростные задачи, продвинутое управление насосами и т.д.).

Vacon NXP Высокая точность регулирования

Входное напряжение/мощность: 3 фазы 380 В, 3 фазы 690 В: от 0,75 до 3000+ кВт
Выходная частота: 0…320 Гц (без специального ПО)
Управление: Векторное в замкнутой или разомкнутой системе регулирования скорости и момента; вольт-частотное
Степень защиты: IP00; IP21; IP54
Типичное применение: Высокодинамичная и требовательная к точности управления нагрузка - краны, конвейеры, точное позиционирование и т.д.; насосы, вентиляторы большой мощности (допускается использование меньшего габарита привода)

Частотный преобразователь с максимальной функциональностью, способный решать любые задачи привода асинхронного двигателя и двигателя с постоянными магнитами на роторе. Высокая точность поддержания скорости и момента, диапазон мощностей от 0,75 кВт до 3 и более МВт.

Vacon NXP Привод с жидкостным охлаждением

Преобразователь частоты с жидкостным охлаждением VACON® NXP Liquid Cooled Входное напряжение/мощность: 3 фазы 380-500 В: от 7,5 до 1500+ кВт
3 фазы 525-690 В: от 5,5 до 1500+ кВт
Выходная частота: 0…320 Гц (без специального ПО)
Управление: Векторное в замкнутой или разомкнутой системе регулирования скорости и момента; вольт-частотное
Степень защиты: IP00; IP21; IP54
Типичное применение: Насосы, вентиляторы (допускается использование меньшего габарита привода); высокодинамичная и требовательная к точности управления нагрузка - краны, лебедки, конвейеры, точное позиционирование и т.д.

Модульная конструкция Vacon NX позволила разработать силовые секции с жидкостным охлаждением как альтернативу стандартным преобразователям частоты с воздушным охлаждением. Они используют тот же модуль управления NXP, что и стандартные преобразователи, поэтому дополнительных знаний для их настройки не требуется. Приводам с жидкостным охлаждением не требуются воздушные каналы для охлаждения, они очень компактны, что делает их очень привлекательными для всех применений с ограниченным пространством: судовое оборудование, шельфовые установки, шахты, ряд применений в тяжелой промышленности. Поскольку почти все тепло удаляется теплоносителем, несложно обеспечить высокую степень защиты во всем диапазоне мощностей. Экономия пространства по сравнению с силовыми модулями с воздушным охлаждением достигает 70%.

Vacon NXC Привод в шкафном исполнении

Преобразователи частоты Vacon NXС Входное напряжение/мощность: 3 фазы 380 В: от 160 до 1200+ кВт
3 фазы 690 В: от 200 до 3000+ кВт
Выходная частота: 0…320 Гц (без специального ПО)
Управление: Векторное в замкнутой или разомкнутой системе регулирования скорости и момента; вольт-частотное
Степень защиты: IP21; IP54
Типичное применение: Насосы, вентиляторы (допускается использование меньшего габарита привода); высокодинамичная и требовательная к точности управления нагрузка - краны, лебедки, конвейеры, точное позиционирование и т.д.

Vacon NXС - серия преобразователей частоты шкафного исполнения, собираемых из стандартных компонентов. Серия предназначена для двигателей больших мощностей, токи от 385 A (380 - 500 В) и от 261 A (525 - 690 В). Шкаф собирается на основе модулей NXP IP00, что позволяет использовать всю функциональность серии NXP, обеспечивая еще более широкий ряд мощностей и богатые возможности расширения.

Vacon 10 Компактный преобразователь частоты с высокими техническими характеристиками

Преобразователи частоты Vacon 10 Входное напряжение/мощность: 3 фазы 380-480 В: от 0.37 до 5.5 кВт
1 фаза 208-240 В: от 0,25 до 2,2 кВт
Выходная частота: 0…320 Гц
Управление: Векторное управление без датчика с разомкнутым контуром
Степень защиты: IP20
Типичное применение: Насосы, вентиляторы, конвейеры, мешалки и т.д.

Vacon 10 - исключительно компактный преобразователь частоты в диапазоне мощностей от 0,25 до 5,5 кВт, предназначенный для различных применений. Vacon 10 предлагает максимальную гибкость с учетом требований пользователя к электроприводу переменного тока.

Преобразователи частоты INVT

INVT Electric (Китай)

(Цена российского представительства, доставка, наладка, гарантия, ремонт)

Для ускорения подбора модели частотного преобразователя, наиболее точно отвечающего вашим потребностям, рекомендуем заполнить опросный лист

Сделать заявку kip@alfa-prom.ru

Преобразователи частоты INVT от компании Shenzhen INVT Electronic Co. отличаются великолепным дизайном, практичностью, инновационными разработками и широким спектром применения в разных отраслях промышленности.

Преобразователи частоты INVT имеют неоспоримые конкурентные преимущества в отношении цены/производительности, профессиональной поддержки пользователей и обеспечением сервисного обслуживания. При этом нужно отметить хороший технический перевод сопроводительной документации.

Ассортимент производимой продукции INVT представлен следующими сериями преобразователей частоты: CHV100 (1,5 ~ 2MW), CHE100 (0,4 ~ 2MW), CHF100 (0,4 ~ 2MW), CHV110 (7,5 ~ 110kW), CHV130 (1,5 ~ 560KW), CHV150 (0 ~ 3000Hz 1,5 ~ 22кВт), CHV160 (5,5 ~ 630 кВт), CHV170 (1,5 ~ 560KW), CHV180 (4 ~ 30 кВт), CHV190 (4 ~ 560KW), CHA110 (132 ~ 1200KW/380V кабинетные), CHV1140В (1140В 11 ~ 2800KW), CHH (3.3KV/6.6KV/10KV 250 ~ 7100KW).



Преобразователи частоты INVT СHV100 — это преобразователи частоты с полным векторным управлением, предназначенные для использования в печатных станках, покрасочных машинах, в оборудовании для производства буаги, в управлении намоткой и размоткой, металлорежущих станках, сталепрокатных станах, электроэрозионных вырезных станках, волочильных станах, а также применяемые для задач позиционирования.

Краткие технические характеристики преобразователей частоты INVT СHV100:
Диапазон мощностей: 1,5 – 2000кВт.
Входное напряжение: 220В/380В/415В/440В/480В/525В + 15%.
Удобная модульная конструкция.
Двухядерный процессор управляющей платформы: 16 битная DSP, 32 битная ARM.
Векторное управление: автоматическое определение параметров двигателя: в статическом и динамическом режиме.
Высокая точность поддержания скорости и управления моментом при использовании энкодерной платы и энкодера.
Различные способы задания момента.
Внешняя LCD панель: отображение любых трех параметров.

http://chastotnik.com/wp-content/uploads/2009/12/d0bfd180d0b5d0bed0b1d180d0b0d0b7d0bed0b2d0b0d182d0b5d0bbd18c-d187d0b0d181d182d0bed182d18b-invt-d181d0bde100.gifПреобразователи частоты INVT СНE100 – преобразователи частоты с векторным управлением без датчика, применяются в текстильном производстве, нанесении рисунков и окрашивании, химической промышленности, в производстве бумаги, управлении манипуляторами, обеспечении функционирования складов с крупногабаритными товарами, ткацких станках, воздушных компрессорах, станках по обработке керамики.

Краткие технические характеристики преобразователей частоты INVT СНE100:
Диапазон мощностей: 0,4 – 2000кВт.
Входное напряжение: 220В/380В/415В/440В/480В/525В + 15%.
Векторное управление без датчика на основе DSP.
Функция автоматического определения параметров двигателя: в статическом и динамическом режиме.
Встроенный дроссель постоянного тока DC в преобразователях частоты мощностью более 18.5 кВт.
Специальная функция для применения в текстильной промышленности.
Коммуникационный порт RS485, поддерживающий Modbus RTU и ASCII протокол.
Одновременная поддержка встроенной и выносной панелей.

Преобразователи частоты INVT CHV110 – это энергосберегающие преобразователи частоты шкафного исполнения, предназначенные, в частности, для станков литья под давлением и воздушны компрессоров. Преобразователи частоты INVT CHV110 имеют встроенную плату управления для литья под давлением, которая получает и обрабатывает сигналы с датчика давления (потока) в станках литья под давлением.

Краткие технические характеристики преобразователей частоты INVT CHV110:
Диапазон мощностей: 7,5 – 110кВт.
Входное напряжение: 220В/380В/415В + 15%.
Режим управления: скалярное, векторное без датчика.
Источник задания частоты: сравнение давления и потока.
Преобразование сигнала с датчика давления (потока) 0 – 1А в стандартный сигнал 0 – 10В.
Большой момент на низких скоростях.
Быстрая скорость реакции не оказывает влияния на время производственного цикла.
Встроенный дроссель постоянного тока 18.5 – 110 кВт улучшает коэффициент мощности и устраняет пульсации.
Встроенный Bypass.
Высокая помехоустойчивость.
Функция запуска на вращающийся двигатель.
Компактные размеры, простая установка.

Преобразователи частоты INVT CHV130/CHV170 — это серии преобразователей частоты для протяжки проволоки и регулировки натяжения.
Преобразователи частоты INVT CHV130/CHV170 применяются для основного управления намоткой/размоткой, в печатных станках, покрасочных станках, упаковочных станках, в машинах для производства бумаги, в производстве химического волокна и мн. др.
Внешне, преобразователи частоты INVT CHV130/CHV170, очень схожи с серией INVT СHV100 (см. выше).

Краткие характеристики преобразователей частоты INVT CHV130:
Режим синхронизации нескольких преобразователей.
Режим управления натяжением.
Функция протяжки проволоки после отжига.
Управление намоткой/размоткой.

Краткие характеристики преобразователей частоты INVT CHV170:
Регулировка момента с обратной связью.
Регулировка момента без обратной связи.
Управление намоткой/размоткой.
Режим компенсации момента.
Контроль натяжения по нулевой скорости.
В преобразователь частоты INVT CHV170 интегрирована плата управления по моменту.

Преобразователи частоты INVT CHV160 созданы специально для насосов любых типов, применяемых в водоснабжении для систем пожаротушения, центральных системах кондиционирования, для охлаждение воды в замкнутом контуре, в котельных, для перекачки сточных вод, в водяных и магистральных нефтяных насосах и мн. др.

Краткие характеристики преобразователей частоты INVT CHV160:
Диапазон мощностей: 5,5 – 630кВт.
Входное напряжение: 220В/380В + 15%.
Встроенный ПИД регулятор.
Большое количество различных типов защит и отображение неисправностей.
Управление системой насосов. Поддержка до 7 насосов.
Встроенные часы.
Возможность ввода 8 уставок давления для восьми временных диапазонов.
Автоматическая остановка при слабом протоке. Функция энергосбережения.
Контроль уровня жидкости.
Коммуникационный порт RS485, поддержка Modbus RTU и ASCII.
С помощью платы расширения, в преобразователях частоты INVT CHV160, реализованы такие дополнительные функции как: поддержание постоянного давления, круговое переключение насосов, спящий режим, управление по времени, контроль уровня воды, порт RS232 и др.\



Преобразователи частоты INVT CHV180 – это специальные частотные преобразователи для подъемных механизмов, применяемых в элеваторах, подъемных кранах, лифтах и подъемниках
различных типов.

Краткие характеристики преобразователей частоты INVT CHV180:
Диапазон мощностей: 4 – 30 кВт.
Входное напряжение: 380В + 15%.
Контроль работы, аварийный режим, форсированное торможение.
Функция удержания.
Компенсация стартового момента.
Синхронная энкодерная плата, асинхронная энкодерная плата.
Энергосберегающая функция с модулем RBU.
Функция разгона/торможения по S кривой.
Более 30 видов защиты.
Плавная работа подъёмного механизма по S кривой.
AVR (автоматическая регулировка напряжения).



Дополнительная плата расширения
С помощью платы расширения, в преобразователях частоты INVT CHV180 осуществляется поддержка типов входов:
NPN/PNP и открытых коллекторов;
выходного делителя частоты (коэффициент выбирается переключателем).

Преобразователи частоты INVT CHV 690/1140В – это частотные преобразователи предназначенные для использования в конвейерах и питателях различных типов, горнодобывающих и деревообрабатывающих отраслях, системах кондиционирования, водяных и нефтеперекачивающих насосах.

Краткие характеристики преобразователей частоты INVT CHV 690/1140В:
Диапазон мощностей: 22 – 2800 кВт.
Входное напряжение: 690В/1140В + 15%.
Силовой модуль IGBT рассчитан на высокое напряжение (3300 В).
Плавный пуск и плавная остановка для двигателей большой мощности.
Оптоволоконный кабель при передаче управляющего ШИМ сигнала для избежания влияния помех.
Высокий коэффициент мощности, низкие гармоники.
Выбор габаритных размеров корпуса.
Метод охлаждения: водяное или радиаторное охлаждение.
Опционально: взрывобезопасный шкаф.
Шкаф шасси по запросу.

Тормозной модуль DBU для преобразователей частоты INVT CHV 690/1140В

Технические характеристики тормозного модуля DBU:
Высокая нагрузочная способность: непрерывное торможение при 50 % тормозном моменте, торможение в течение пяти минут при 100 % тормозном моменте.
Широкий диапазон напряжений: шесть тормозных пороговых напряжений.
Функция защиты: предохраняет частотный преобразователь от короткого замыкания тормозного резистора.

Модуль RBU регенерации при торможении для преобразователей частоты INVT CHV 690/1140В

Технические характеристики модуля RBU регенерации при торможении:
IGBT применяется, как модуль регенерации, обеспечивающий низкий уровень (гармоник) в питающей сети (суммарное значение коэффициента нелинейных искажений меньше, чем 4 %).
Высокая тормозная способность: 200 % перегрузка.
Широкий диапазон напряжения: 300 – 460В/530 – 790 В, подстраиваемый порог тормозного напряжения.

Статья о компании INVT

Преобразователи частоты Hyundai (Южная Корея)

(Цены российского представительства, доставка, наладка, ремонт, гарантия)

Для ускорения подбора модели частотного преобразователя, наиболее точно отвечающего вашим потребностям, рекомендуем заполнить опросный лист

Сделать заявку kip@alfa-prom.ru

Серия N700V

Производитель - Hyundai ™, Корея.

HYUNDAI N700V, преобразователь частоты, инвертор, частотник HYUNDAI N700V, HYUNDAI N700V-...LF, N700V-...HF

Преобразователь частоты HYUNDAI серии N700V - универсальный преобразователь частоты с улучшенным векторным управлением, обеспечивающим высокие динамические характеристики, малое время реакции привода на изменение нагрузки, предназначен для  управления общепромышленным электроприводом - привод станочного оборудования, транспортеры, конвейеры, смесители, экструдеры, дозаторы, системы вентиляции, насосы, дымососы, подъемно-транспортные механизмы, лебедки, краны, лифтовое оборудование, пресс, резак, промышленная стиральная машина и т.п.
Характеристика преобразователя частоты HYUNDAI N700V
Усовершенствованный бессенсорный векторный контроль при ультранизкой скорости
-  Высокое качество контроля на всех устройствах, благодаря улучшенным характеристикам крутящего момента при низких скоростях
-  Бессенсорный векторный контроль: 200% и более при 0,5Гц
-  Сенсорный векторный контроль: 150% и более при 0Гц
-  Отличные показатели по характеристикам скорости и крутящего момента
-  Улучшение показателя характеристики крутящего момента минимизирует отклонение скорости при изменении нагрузки, (достигается быстрое реагирование на внезапное изменение нагрузки)

Режимы работы Hyundai N700V:

·  векторный без датчика обратной связи по скорости
·  векторный с датчиком обратной связи по скорости
·  вольт-частотный режим (настраиваемая характеристика)

Эффективное непрерывное управление PID регулированием, не требуется дополнительный PI контроллер.

Полезные ссылки:


- Усиленная функция ограничения крутящего момента (регулируется в диапазоне 0~200%) защищает устройство при неожиданных внешних изменениях нагрузки
- Увеличение скорости реакции на команду терминала
- Улучшенные характеристики снижения крутящего момента
- Снижение характеристик крутящего момента (питание VP2.0) способствует более мягкой работе двигателя
- При помощи характеристики нагрузки достигается оптимальная экономия электроэнергии

Расширение функции многоскоростного контроля

- Помимо базового параметра времени ускорения-торможения, присутствуют максимум 7 индивидуальных настроек времени ускорения-торможения. С помощью одного ввода с терминала, вы можете изменять время ускорения-торможения, обеспечивая более точное управление и контроль.
- Есть возможность трехшаговой установки времени ускорения-торможения.
- Стабильное поддержание крутящего момента
- При выборе скоростного контроля или контроля по крутящему моменту по своему усмотрению, пользователи могут использовать инверторы N700 для различных применений (Векторный Контроль).
- Расширение рабочего диапазона ослабления поля
- Рабочий диапазон ослабления поля, позволяющего достигнуть максимального поддержания крутящего момента, увеличен до 320 Гц.
- Усовершенствованная автоматическая настройка в сетевом/автономном режиме
- Автоматическая настройка в сетевом/автономном режиме для бессенсорного контроля
- Даже при автономной автонастройке, характеристики крутящего момента и контроля скорости остаются высокоэффективными (автоматическая настройка может осуществляться вне зависимости от условий нагрузки)
- При сетевой автонастройке точность операций может быть достигнута посредством метода автоматической компенсации константы двигателя даже при изменении температуры двигателя
- Улучшенная функция торможения постоянным током
- Улучшенные параметры торможения при команде останова, благодаря улучшенной функции торможения постоянным током
- Функция управления внешним тормозом для лифта
- При использовании внешнего тормоза для лиф¬тов, обеспечивается надежное и точное управление всеми параметрами. Рабочая скорость может быть изменена, в зависимости от нагрузки
- Высокое качество выходного напряжения и тока
- Даже при изменениях входного напряжения, функция автоматического регулятора напряжения поддерживает устойчивость выходного напряжения, идущего на двигатель
- Функция предупреждения автоматического выключения для управления скачками напряжения и тока помогает обеспечивать высокое качество электропитания, подаваемого на двигатель
- Функция автоматического поиска скорости даже после неожиданного прерывания входного напряжения
- Инвертор и двигатель могут быть надежно защищены и безопасно перезапущены, благодаря функции Предупреждения самопроизвольного останова и Перезапуска
- Функция температурного контроля IGBT (Биполярный транзистор с изолированным затвором)
- Температура IGBT (основная часть инвертора) проверяется и отображается

Отличительная особенность преобразователя N700V:

· возможность работы с высоко-динамичными нагрузками
· точность поддержания скорости
· высокая перегрузочная способность
· расширенное количество входов-выходов управления
· встроенный интерфейс RS485/RS232C/CAN

За счет поддержки данным приводом протоколов связи Profibus (опция), Modbus,  интегрировать N700 в систему управления не составит труда.

Порты связи Hyundai N700:

· Встроенный RS485/RS232C/CAN
· Modbus
· Profibus (опция)

Входы\выходы управления Hyundai N700:

· Количество программируемых дискретных входов - 8
· Количество программируемых дискретных выходов – 4
· Количество аналоговых входов – 3 (0..10В, -10..+10В, 4..20мА)
· Количество аналоговых выходов – 2 (0..10В, 4..20мА)
· Вход для термистора -1
· Количество встроенных реле - 2

Серия N700E

HYUNDAI N700Е, преобразователь частоты, инвертор, частотник HYUNDAI N700Е, HYUNDAI N700Е-...LF, N700Е-...HF

Преобразователь частоты HYUNDAI серия N700E от 0,4 до 375 кВт

Преобразователь частоты HYUNDAI серии N700Е - Более простой и бюджетный вариант серии N700V, предназначен предназначен для  управления общепромышленным электроприводом для маломощных, нормальных, инерционных, ударных нагрузок, конвейер, механический станок, насос, вентилятор, компрессор, ткацкий станок, промышленная стиральная машина и т.п.
Характеристика преобразователя частоты HYUNDAI  N700E
Диапазон мощностей
·  1 х 200-240 В: 0,4 – 2,2 кВт
·  3 х 200-240 В: 5,5 – 22 кВт
·  3 х 380-460 В: 0,4 – 375 кВт

Применимость к различным нагрузкам

- Улучшенный контроль - с усовершенствованным бессенсорным векторным управлением
- Улучшенные характеристики управления при низких скоростях
- Бессенсорное векторное управление: 150% или более при 1 Гц
- Рабочий диапазон ослабления поля, при котором работы с максимальным вращающим моментом могут выполняться,  - расширен
- Эффективная характеристика вращающего момента без автоматического выключения при быстром ускорении/ замедлении
- Работа с ускорением в течение 1 сек. достигается после применения 150% нагрузки
- Система безсенсорного векторного управления расширяет диапазон контролируемых скоростей.
Усиленные защитные функции в процессе работы
- Защита от отказа заземления предотвращает несчастные случаи.
- Двигатель защищён от исчезновения фазы на выходе в ходе работы.
Улучшенная функция настройки двигателя помогает осуществлять аккуратное управление скоростью
- Посредством технологии оптимизации констант двигателя с функцией компенсации констант при автонастройке, минимизируется управление скоростью. Таким образом, достигается стабильное управление двигателем
- Варьирование скорости - менее 1% на номинальной скорости
Функция расширенной защиты для безопасности функционирования
- Предотвращает непредвиденные аварии с помощью функции защиты от короткого замыкания
- Защита двигателя с помощью функции выявления пропадания выходной фазы (S/W функция)
Встроенная панель (BRD) контура регенеративного торможения 5.5кВт ~ 22кВт
- Встроен контур регенеративного торможения BRD (5.5кВт ~ 22кВт) для нагрузок, требующих быстрого ускорения/торможения, что позволяет легко осуществлять управление при ускорении и торможении без дополнительных настроек
- Процесс движения при ускорении и торможении максимально эффективен
- Улучшенная маневренность при различных нагрузках
- Улучшенная характеристика вращающего момента, который может быть уменьшен до1.7, что превосходно подходит для работы с насосом и вентилятором
- Оптимизированное сохранение электроэнергии согласно характеристикам нагрузки
Улучшенная система ПИД -регулирования
- Встроенная система ПИД-регулирования позволяет постоянно следить за давлением и расходом, не требуя для этого дополнительных приспособлений.
Простота в эксплуатации и техническом обслуживании
- Большое число функций дисплея частотного преобразователя
- Рабочее состояние частотного преобразователя легко определить с помощью показаний дисплея.
- Для облегчения технического обслуживания дисплей показывает как общую длительность работы частотного преобразователя, так и длительность его работы с момента последнего включения.
Компактные размеры
- Компактные размеры частотных преобразователей серии N700E позволяют использовать обычную панель даже при переходе с одной модели на другую.
- Частотные преобразователи серии N700E имеют такие же размеры, как и частотные преобразователи серии N300. Это исключает необходимость замены панели при переходе с одной серии частотных преобразователей на другую (помимо модели мощностью 5,5 кВт).
Простота технического обслуживания и ремонта
- Вентилятор частотного преобразователя серии N700E можно менять без демонтажа самого частотного преобразователя.
- Наличие функции включения/ выключения вентилятора повышает срок его службы и снижает шумность в процессе работы частотного преобразователя.

Смотрите также по теме:

Документация на модельный ряд N700E новый, модернизированный, с двойной мощностью

Дополнительно:



Частотные преобразователи ONI (торговая марка группы компаний IEK, Россия)

(Цена изготовителя, доставка, гарантия, ремонт)

Для ускорения подбора модели частотного преобразователя, наиболее точно отвечающего вашим потребностям, рекомендуем заполнить опросный лист

Сделать заявку kip@alfa-prom.ru

Листовки на частотники

  • Преобразователи частоты А400 ONI®. Скачать
  • Преобразователи частоты М680 ONI®. Скачать
  • Промышленные блоки питания ONI®. Скачать
  • Преобразователи частоты А150 ONI®. Скачать
  • Преобразователи частоты А650 ONI®. Скачать

Частотно-регулируемый привод

Преобразователи частоты А150 220В Преобразователи частоты А150 380В Преобразователи частоты A310 380В IEK Преобразователи частоты А650 Преобразователи частоты K740 380В
Преобразователи частоты K740 690В Преобразователи частоты L620 Преобразователи частоты ПЧ К750 промышленные Преобразователи частоты К751 для кранового оборудования Устройства плавного пуска SFB 380В
Дополнительные устройства для ПЧ А150 Дополнительные устройства для ПЧ K740 Дополнительные устройства для ПЧ К750/751



Промситех

Частотные преобразователи INNOVERT (Италия)

Сделать заявку kip@alfa-prom.ru

Для ускорения подбора модели частотного преобразователя, наиболее точно отвечающего вашим потребностям, рекомендуем заполнить опросный лист

Частотный преобразователь INNOVERT ISD mini PLUS

Преобразователи частоты ISD mini PLUS -
новое поколение преобразователей ISD mini.

Диапазон мощностей от 90 Вт до 560 кВт

Частотный преобразователь INNOVERT IRD

Самый простой преобразователь частоты

Может управлять: вентиляторами, небольшими конвейерными линиями, маломощными мешалками, дозаторами и др. механизмами.

Мощности: 0,25; 0,4; 0,55 кВт

Преобразователи частоты INNOVERT

Общепромышленные преобразователи INNOVERT подходят для большинства применений.

  • Диапазон мощностей от 90 Вт до 560 кВт
Преобразователи частоты векторные INNOVERT серии ITD

Преобразователь частоты с векторным управлением скоростью и моментом.

  • Диапазон регулирования скорости до 1:100
  • Диапазон мощностей со склада от 0,4 кВт до 220 кВт
Преобразователи частоты INNOVERT IDD

Предназначен для работы с однофазными электродвигателями, напряжение питания которых 220 В

Основные области применения:

  • канальные однофазные вентиляторы,
  • однофазные насосы.
Преобразователи частоты INNOVERT PUMP

Частотный преобразователь INNOVERT PUMP

Специально для насосов

  • регулировка давления автоматическая и ручная
  • плавный пуск и остановка насоса (защита от гидроудара)
  • встроенный блок питания 24 VDC для датчика давления
  • индикация давления в bar на экране
Преобразователи частоты INNOVERT IPD

Может работать в помещениях с высоким содержанием пыли и влаги.

Не требует монтажа в шкаф.

Преобразователи частоты INNOVERT IPD-VR



Может работать в помещениях с высоким содержанием пыли и влаги.

Не требует монтажа в шкаф.

Частотный преобразователь INNOVERT VENT

Cпециально для двигателей вентиляторов

Частотный преобразователь серии INNOVERT VENT предназначен для работы с трёхфазными асинхронными двигателями вентиляторов. При подготовке к работе и запуске преобразователя используется принцип: «подключи и работай». Это значительно упрощает монтаж и эксплуатацию преобразователя.

  • Не требует программирования!!!
  • Частотный преобразователь уже настроен для работы с вентилятором
  • Регулирование вручную только от встроенного потенциометра
  • Быстрый и простой ввод в эксплуатацию

Диапазон мощностей от 0,12 кВт до 110 кВт.

Преобразователи частоты серии SMD

Скалярное управление

Частотный преобразователь серии SMD — самое экономичное решение для стандартных приложений в диапазоне мощностей от 0,25 до 22,00 кВт.

Частотный преобразователь является самым компактным среди конкурентов, что также экономит объём занимаемого места в шкафу.

Благодаря экономичной цене Вы можете применить преобразователи частоты, там, где раньше это было экономически невыгодно.

Частотный преобразователь INNOVERT VENT

Для чего нужны дроссели при работе с преобразователями частоты?

   Входные дроссели снижают вероятность повреждения преобразователя из-за импульсных перенапряжений или большого дисбаланса фазного напряжения (>2%) в этой линии питания.

   Также входные дроссели служат для максимального приближения к синусоиде формы волны питающего тока, что, в свою очередь, уменьшает действующее значение этого тока.



Частотные преобразователи INSTART

Для ускорения подбора модели частотного преобразователя, наиболее точно отвечающего вашим потребностям, рекомендуем заполнить опросный лист

Сделать заявку kip@alfa-prom.ru

Частотный преобразователь увеличивает срок службы асинхронных электродвигателей и сводит к минимуму возможность их поломки. В момент включения мотора пусковые токи в 5-7 раз превышают номинальное значение. Нагрузка на электросеть увеличивается, энергия теряется, а механизм подвергается ударным нагрузкам. Чтобы защитить двигатель от перегрузок и сэкономить электричество, к нему подключают преобразователь частоты. Благодаря этому устройству: мотор запускается и останавливается плавно; увеличивается производительность исполнительного механизма; оператор может устанавливать и регулировать скорость, с которой вращается вал.


ИНСТАРТ производит и реализовывает недорогие преобразователи частоты российского производства трех серий:

1. ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ СЕРИИ FCI Серия FCI предназначена для работы с синхронными и асинхронными движками мощностью от 0,75 кВт до 630 кВт.

2. ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ СЕРИИ MCI ПЧ серии МCI разработаны для управления 1-фазными и 3- фазными асинхронными электромоторами, мощность которых лежит в диапазоне от 0.4 до 630 кВт.

3. ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ СЕРИИ SDI Компактные преобразователи частоты мощностью от 0,4 до 4 кВт представляют собой простое и экономически эффективное решение для управления насосами и вентиляторами.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

СЕТЕВОЙ ДРОССЕЛЬ - уменьшает коэффициент гармоник в несколько раз

ЭМС ФИЛЬТР - служит для снижения в сети высокочастотных помех

ПЧ МОТОРНЫЙ ДРОССЕЛЬ - снижает скорость нарастания аварийных токов, снижает гармоники

ПУЛЬТ УПРАВЛЕНИЯ - позволяет расширить функционал оборудования: дистанционное вкл./ выкл. оборудования, регулировать обороты электродвигателя, отображать состояние оборудования и др.

ТОРМОЗНОЙ МОДУЛЬ - регулирует процесс торможения электродвигателя

ТОРМОЗНОЙ РЕЗИСТОР - преобразует электрическую энергию в тепловую

ДРОССЕЛЬ DC - уменьшает пульсацию токов в звене постоянного тока ПЧ

СРАВНЕНИЕ СЕРИЙ  ЧАСТОТНЫХ ПРЕОБРАЗОВАТЕЛЕЙ INSTART



ПОКАЗАТЕЛЬ Instart FCI Instart LCI Instart MCI Instart SDI
Диапазон мощности, кВт:
1 фаза, 220В
- - 0.4 - 2.2 0.4 - 2.2
Диапазон мощности, кВт:
3 фазы, 380В
4.0 - 630 5.5 - 110 0.75 - 630 0.75 - 4.0
Электропривод Управление напряжением/частотой. Векторное управление с разомкнутым/замкнутым контуром, без энкодера/с энкодером. Управление напряжением/частотой. Векторное управление с разомкнутым, замкнутым контуром (с энкодером). Управление напряжением/частотой. Векторное управление с разомкнутым контуром. Управление напряжением/частотой. Векторное управление с разомкнутым контуром.
Тип двигателя Асинхронный/синхронный Асинхронный Асинхронный Асинхронный
Входная частота, Гц 50 - 60 50 - 60 50 - 60 50 - 60
Выходная частота, Гц 0 - 3200 0 - 300 0 - 3200 0 - 600
Перегрузочная способность Общепром. режим:
150% номинального тока двигателя в течении 60с,
180% номинального тока двигателя в течении 3с.
Насосный режим:
120% номинального тока двигателя в течении 60с,
150% номинального тока двигателя в течении 3с.
Общепром. режим:
150% номинального тока двигателя в течении 60с,
180% номинального тока двигателя в течении 3с.
Насосный режим:
120% номинального тока двигателя в течении 60с,
150% номинального тока двигателя в течении 3с.
Общепром. режим:
150% номинального тока двигателя в течении 60с,
180% номинального тока двигателя в течении 3с.
Насосный режим:
120% номинального тока двигателя в течении 60с,
150% номинального тока двигателя в течении 3с.
Общепром. режим:
150% номинального тока двигателя в течении 60с,
180% номинального тока двигателя в течении 4с.
Встроенный источник питания 24В, 300мА 24В, 200мА 24В, 300мА 10В, 20мА
Управление скоростью/моментом +/+ +/+ +/+ +/-
Встроенный ПИД-регулятор + + + +
Автоматическая регулировка напряжения (AVR) + + + +
Встроенный таймер 2 2 2 1
Ограничитель тока + + + +
Регулировка момента + + + -
Функция резервного копирования параметров + - + -
Частотное управление насосами 1 (+4) 1 1 1
Кол-во скоростей 16 16 16 16
Аналоговые входы/выходы 2(+1)/2 3/2 2/1 1/1
Цифровые входы/выходы 6 (+4)/1(+2) 6/1 5/- 5/-
Релейные выходы 2 2 1 1
Защита по напряжению + + + +
Токовая защита + + + +
Защита от перегрева + + + +
Защита от пропадания фаз + + + -
Коммуникационные возможности MODBUS - опция,
PROFIBUS - опция
MODBUS - встроен MODBUS - встроен MODBUS - встроен
Тормозной модуль 4.0 - 18.5 кВт - встроен
18.5 - 630 кВт - внешний
5.5 - 30 кВт - встроен
30 - 110 кВт - внешний
0.4 - 22 кВт - встроен
18.5 - 630 кВт - внешний
Встроен
Степень защиты IP20 IP20 IP20 IP20
Область применения Общепромышленные механизмы, работы в энкодерном режиме, управление моментом. Общепромышленные механизмы, работы в энкодерном режиме, управление моментом. Общепромышленные механизмы, управление моментом. Общепромышленные механизмы.
Монтажный комплект для панели управления Не входит в базовую комплектацию. Входит в базовую комплектацию. 0.4 - 22 кВт - входит в базовую комплектацию,
30 - 630 кВт - дополнительная комплектация.
Входит в базовую комплектацию.













































































































































Инстарт-Статьи:

- Подключение к насосам

- Подключение к электродвигателю

- Какую серию выбрать: FCI или MCI?

- Как правильно подобрать ПЧ к сетевому насосу

- Подбор ПЧ по шильде электродвигателя

- Алгоритм подбора преобразователя частоты

- INSTART Выбор преобразователя частоты



Частотные преобразователи CHINT (Китай)

Файл:Chint logo.png

Смотреть видео экскурсию по заводам CHINT

Сделать заявку kip@alfa-prom.ru

CHINT присутствует в более чем 140 странах мира и идет путем локализации, усиливая свои позиции на местных рынках. Уже в нескольких странах созданы совместные предприятия по производству оборудования CHINT, в том числе в Сингапуре, Турции, Египте, Бразилии, Камбодже. Локальные производства успешно решают задачи по снижению сроков поставки, расширению ассортимента и улучшению сервиса.

Стратегия локализации не обошла и российский рынок. В России CHINT активно развивается более 12 лет и в последние годы показывает ежегодный прирост более 30%. Компания заинтересована усилить свое присутствие и увеличить долю рынка.



Преобразователи частоты NVF5 (15) Преобразователь частоты серии NVF300M (Общий тип) (3) Преобразователь частоты серии NVF2G (Общий тип) (27) Преобразователь частоты серии NVF2G (Тип для вентиляторов и водяных насосов) (24) Аксессуары для преобразователя частоты (53)
Преобразователи частоты NVF5 (15) Преобразователь частоты серии NVF300M (Общий тип) (3) Преобразователь частоты серии NVF2G (Общий тип) (27) Преобразователь частоты серии NVF2G (Тип для вентиляторов и водяных насосов) (24) Аксессуары для преобразователя частоты (53)












Для ускорения подбора модели частотного преобразователя, наиболее точно отвечающего вашим потребностям, рекомендуем заполнить опросный лист

Стоимость и срок поставки уточняйте на момент заказа

Сделать заявку kip@alfa-prom.ru



           NVF5                                                                        NVF Аксессуары

Ключевые слова на странице
Промышленная автоматизация и энергосбережение
SEO: Заголовок страницы
Преобразователи частоты / Оборудование / «Альфа-Пром» Киров

Счётчики




Вход на сайт
